ШИМ драйвера для светодиодов пока заказать не получается, поэтому решил временно собрать линейный стабилизатор тока на ОУ. Конечно КПД у него не ахти, т.к. лишнее напряжение падает на транзисторе, и на нем выделяется приличная мощность (почти 1 Вт). Схема была выбрана классическая:
Ток стабилизации определяется по выражению: Iн = Uвх/R1

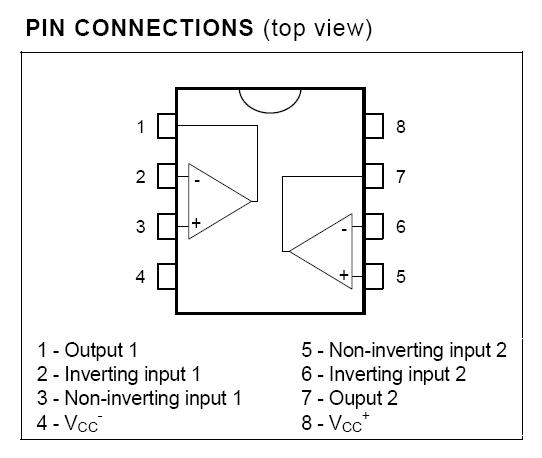

Операционник выбрал LM358 - самый распространенный 2 в 1.

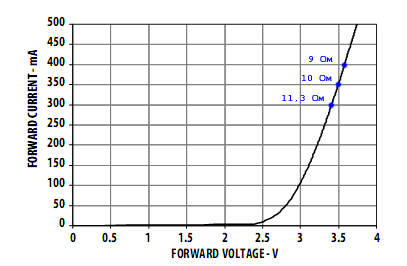

Нужно 2, т.к. стабилизаторы нужны на оба светодиода отдельно. Далее посмотрел по ВАХ как меняется сопротивление светодиода:

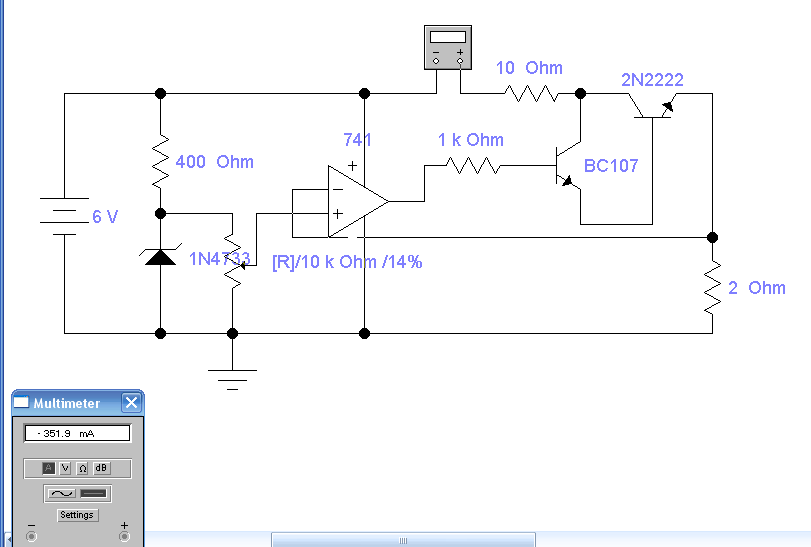

В среднем сопротивление составляет 10 Ом. Потом промоделировал схему в EWB:

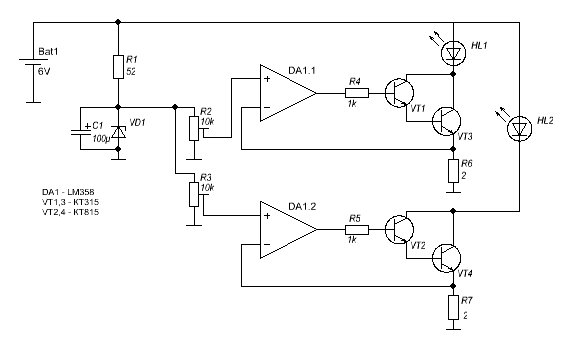

Ток стабилизировался практически от КЗ до 12 Ом, далее ток падал. Потом начертил схему в sPlan:

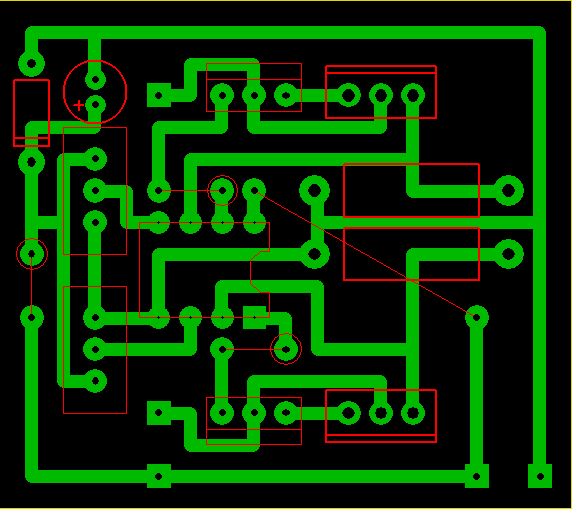

И составил печатку, получилось 45х40 мм:
Можно и меньше сделать, но все равно временно и даж в корпус пихать не буду. Завтра надо хотяб плату нарисовать и протравить. Спаять наверно не успею.
