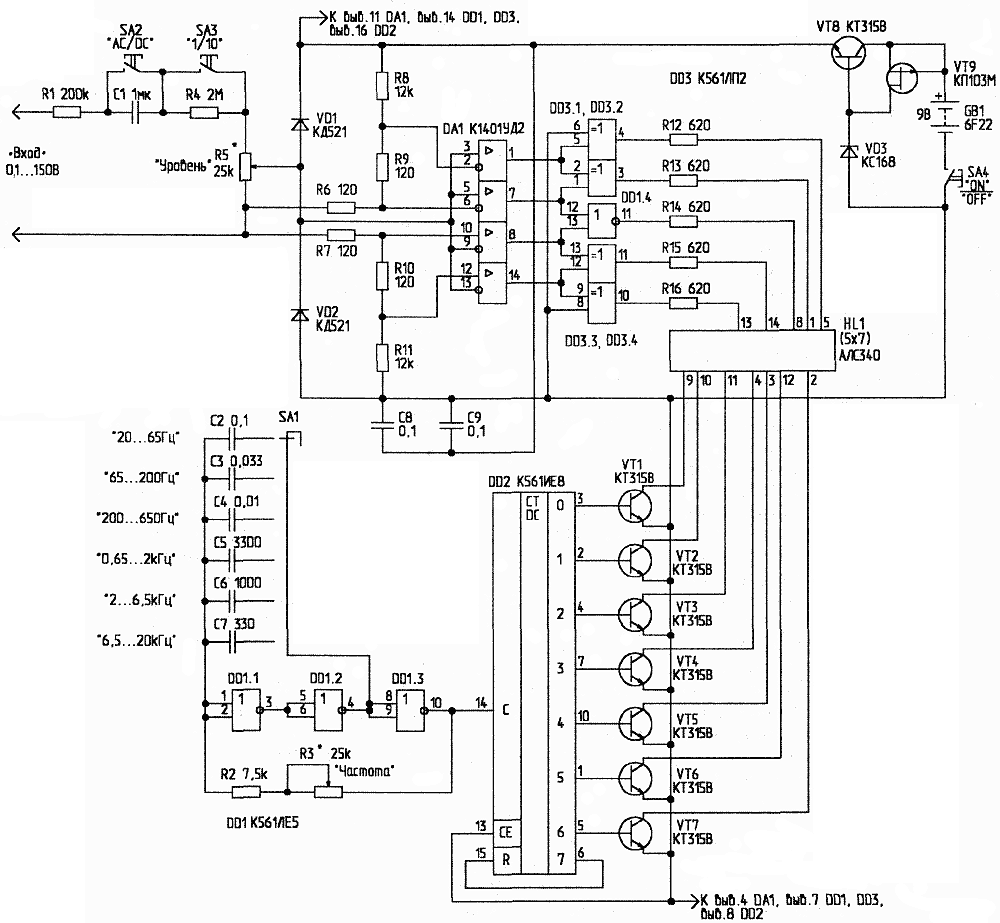

Недавно доделал одну из недоделок, которая висит уже год - осциллографический пробник. Помнится на радиокружке собирал подобие с 3 уровнями, которое не заработало. И вот год назад от скуки подумал почему бы не собрать осциллографический пробник. Сначала были мысли сделать на AVR с графическим индикатором, но посчитал не таким интересным, как на дискретах. Была найдена схема щупа-пробника с матрицей 7х5 точек.

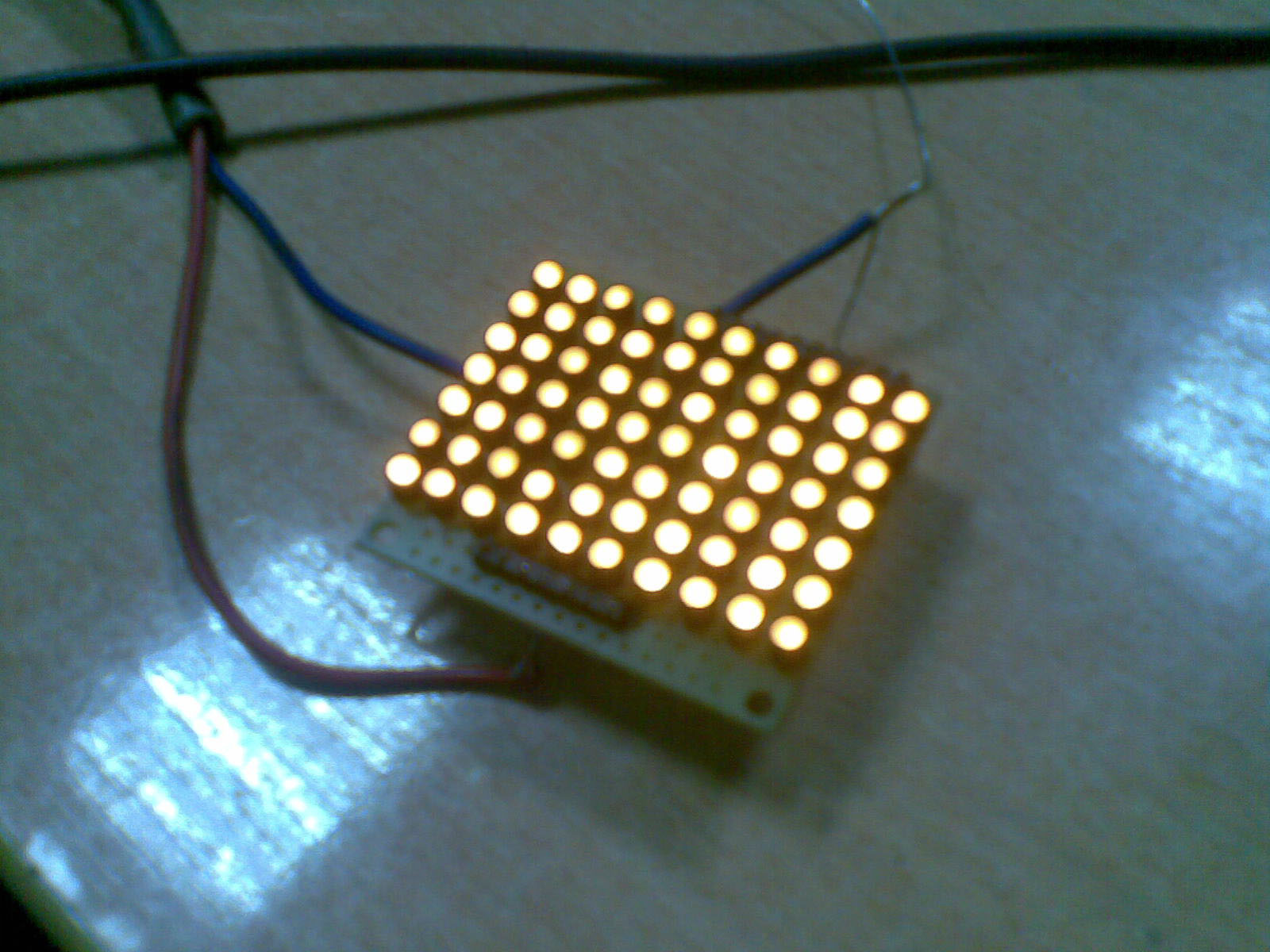

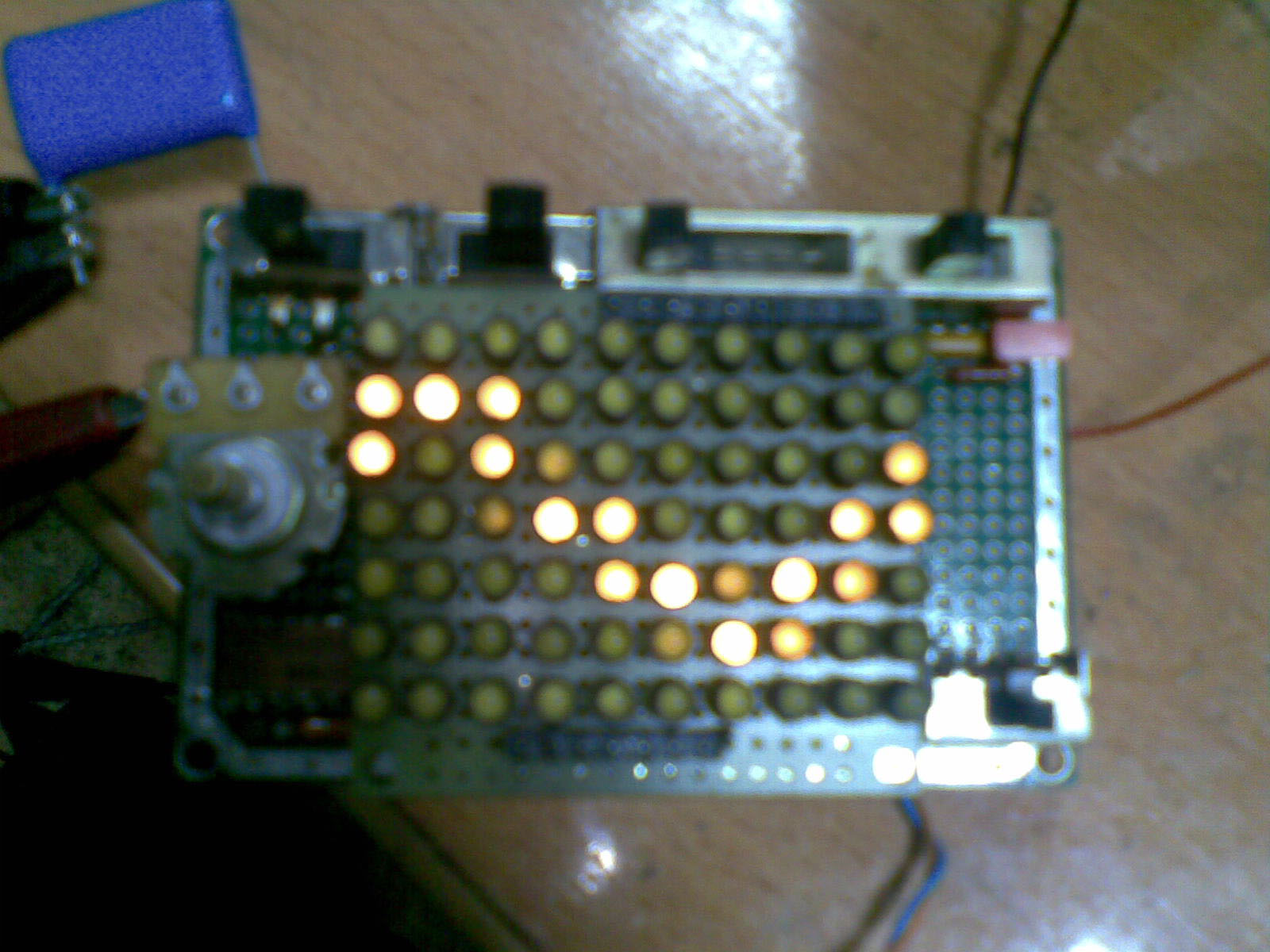

Матрицу решил делать на обычных светодиодах и долго размышлял над размерами. В итоге решил увеличить до 10х7 точек с небольшим усложнением схемы. Первым делом собрал матрицу.

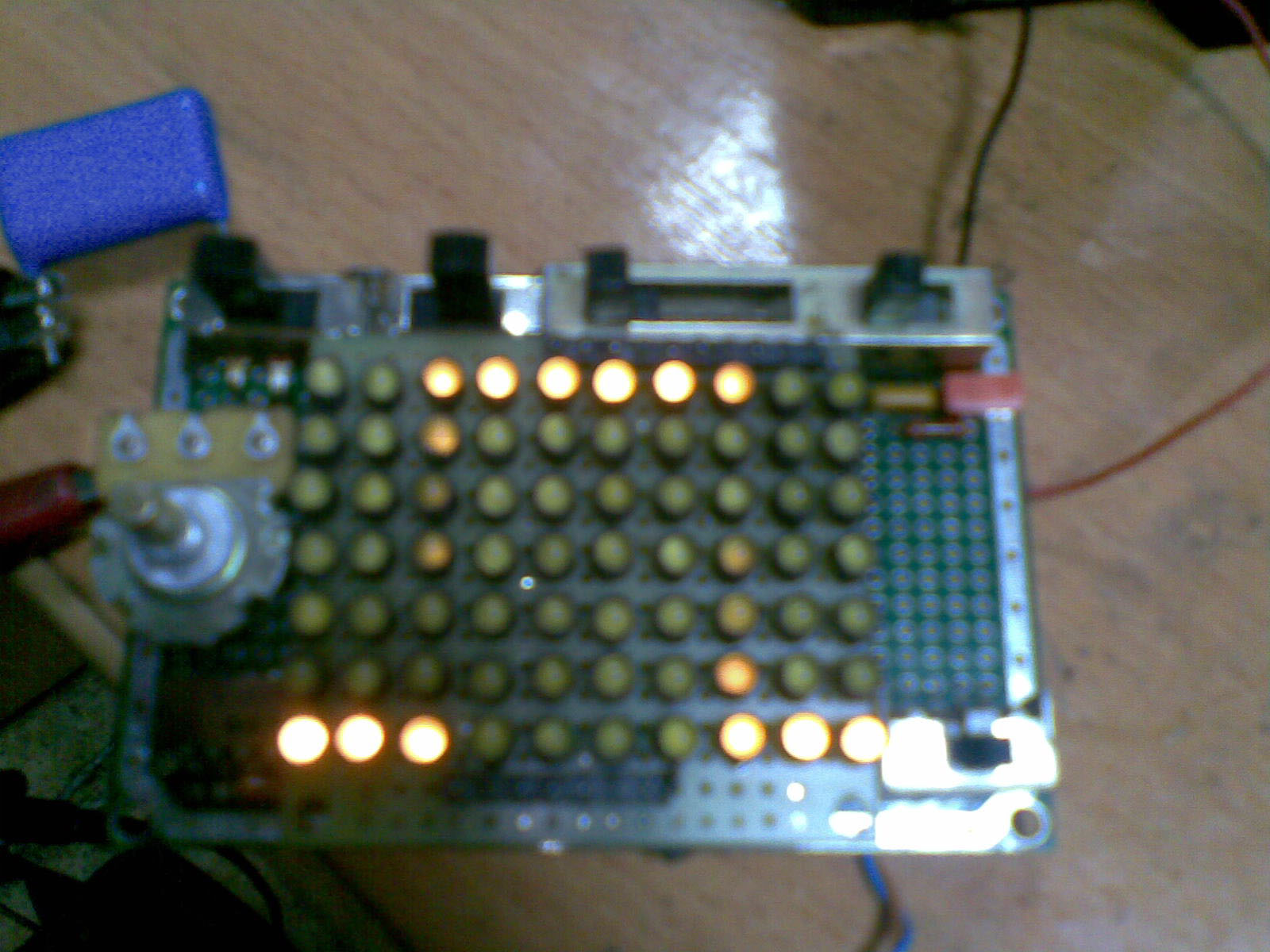

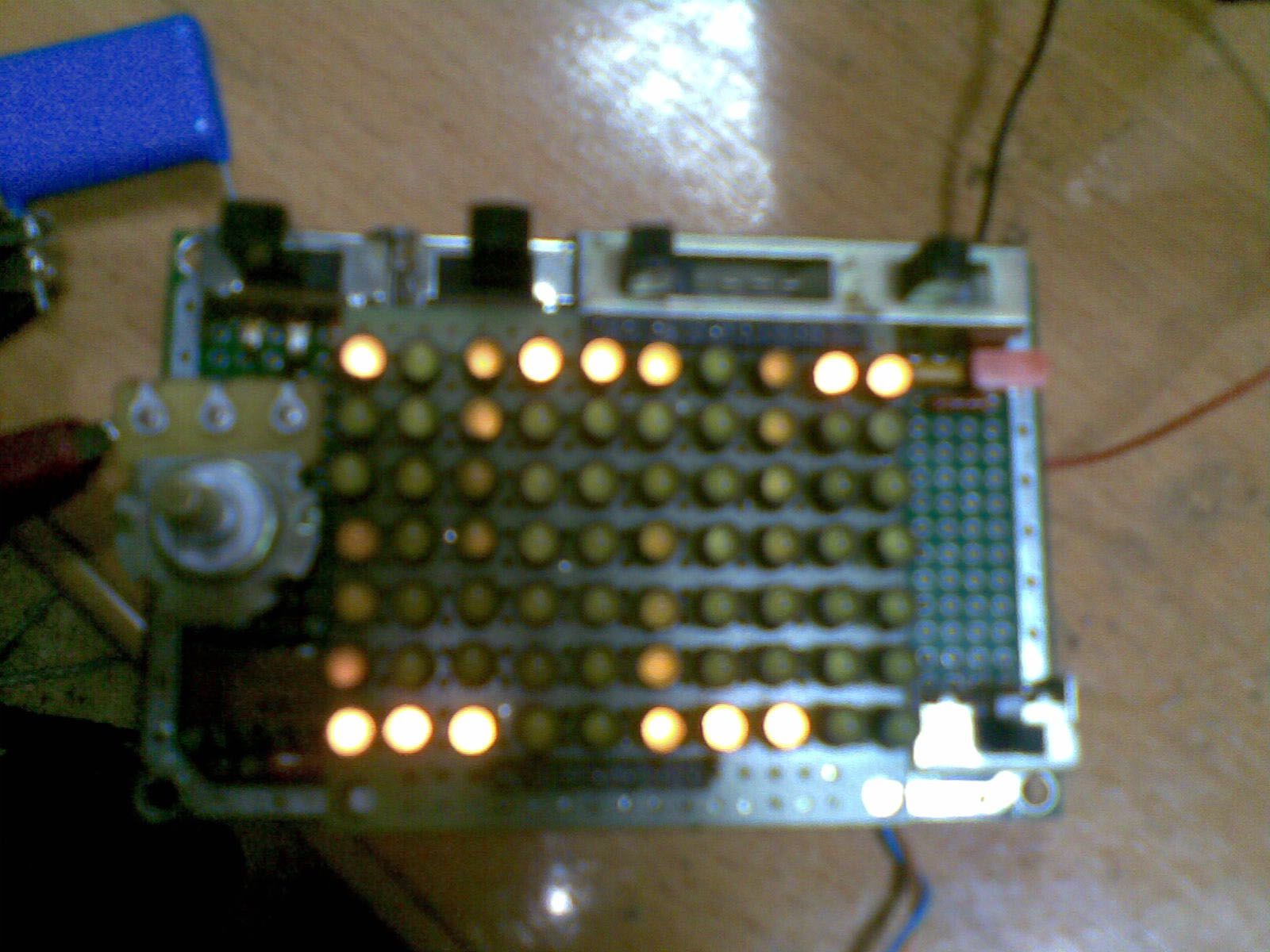

Собирал на макетку, т.к. не хотелось заморачиваться с травлением, сверлением. После сборки заработало практически сразу.

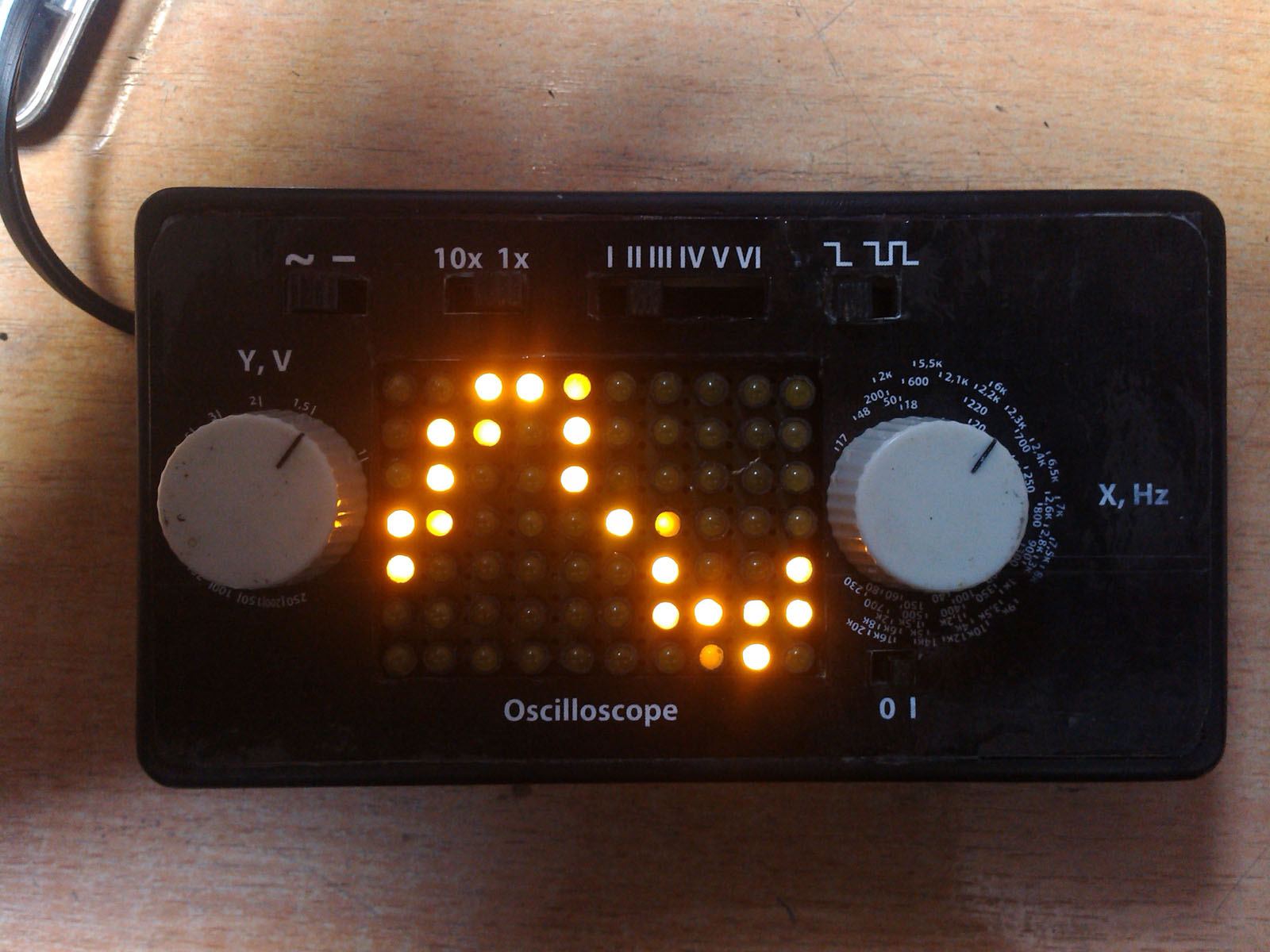

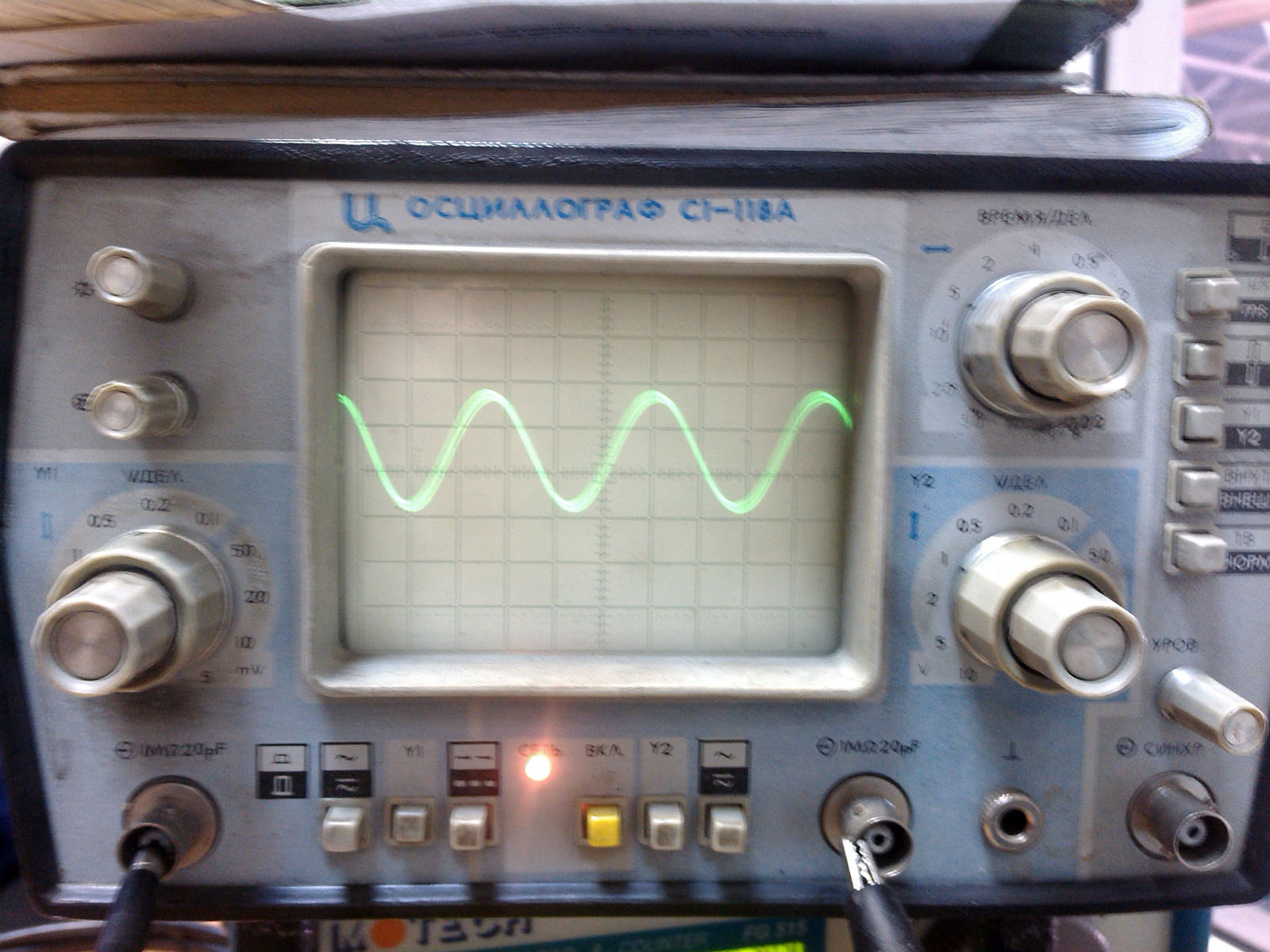

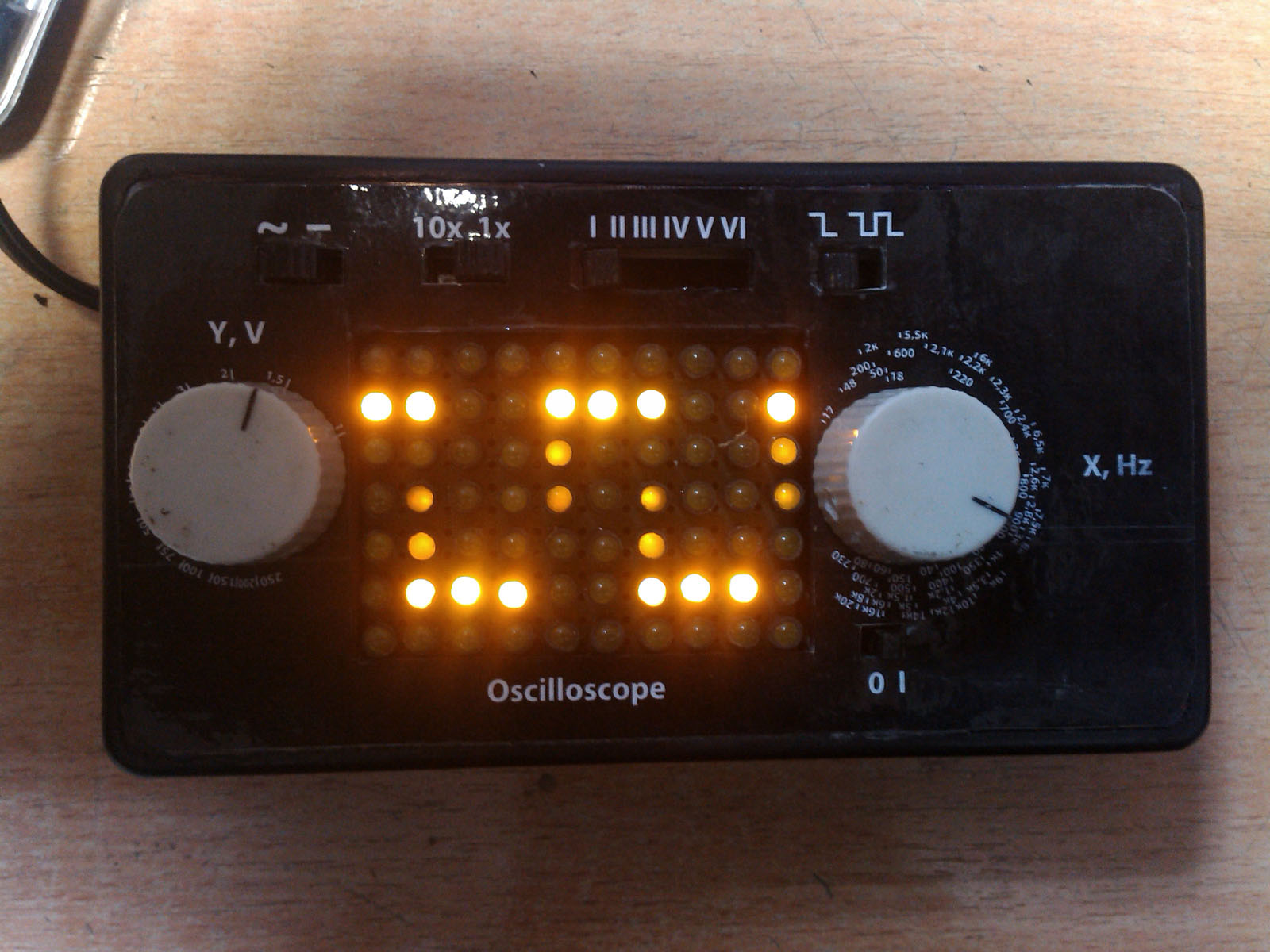

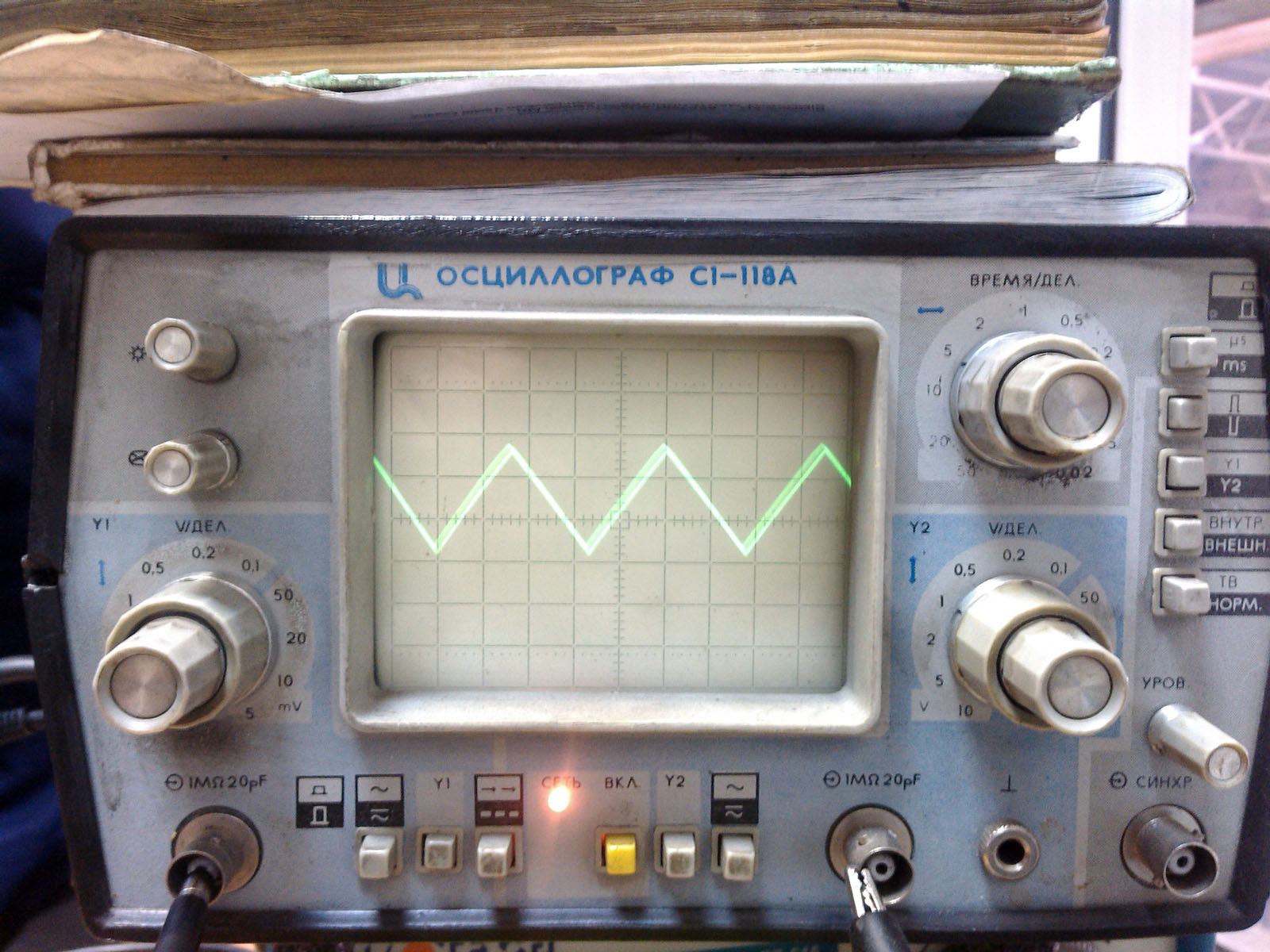

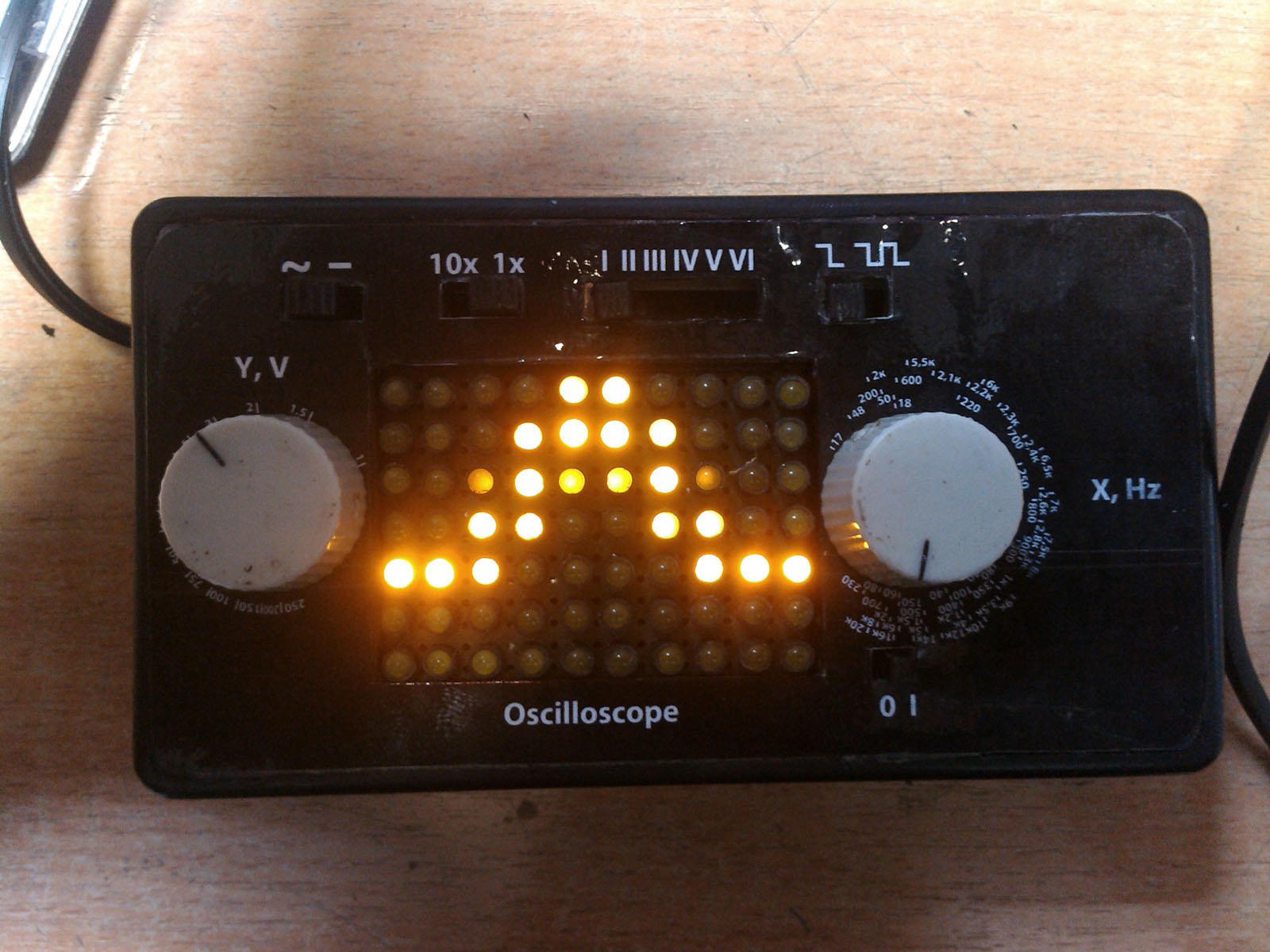

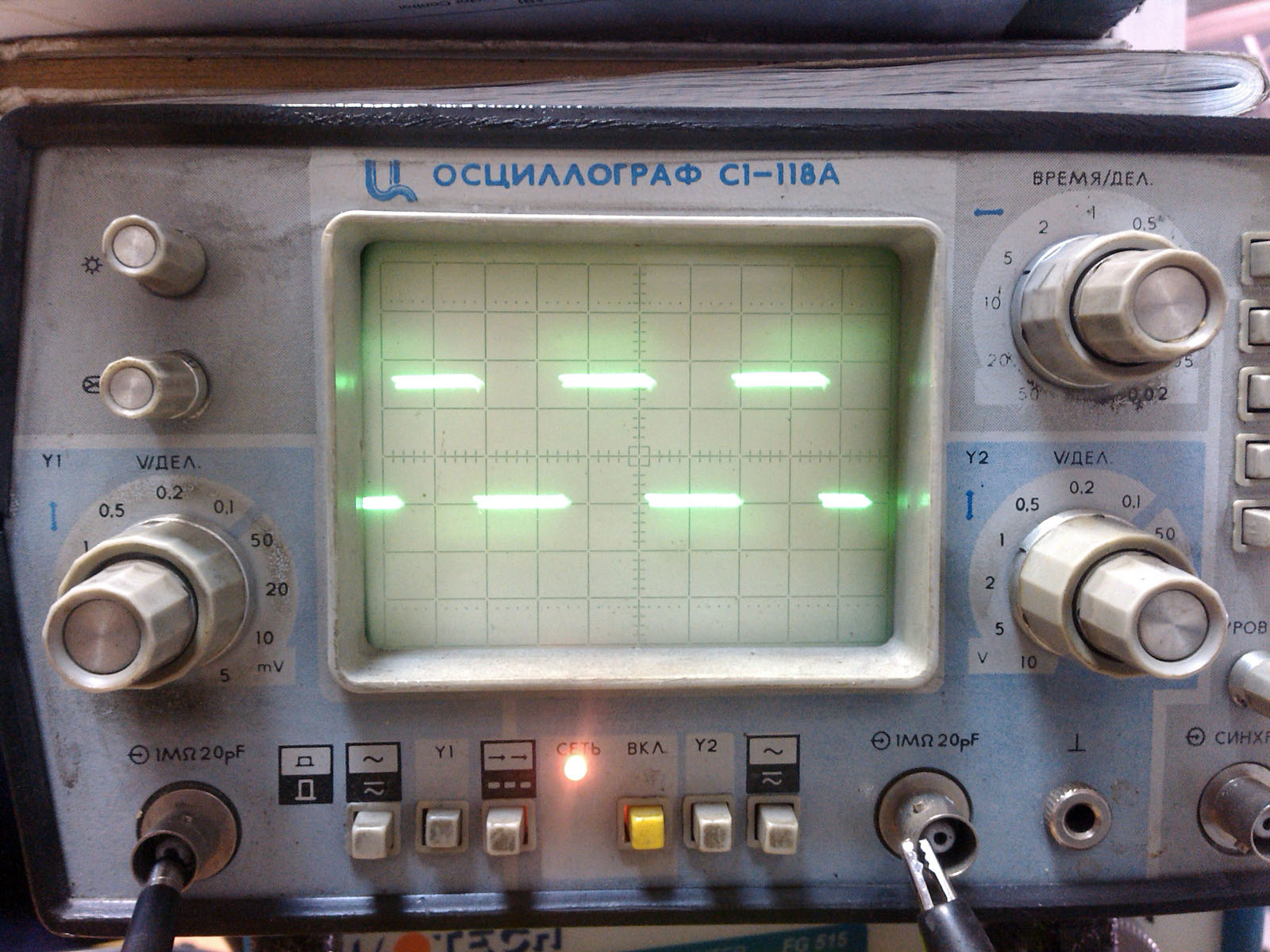

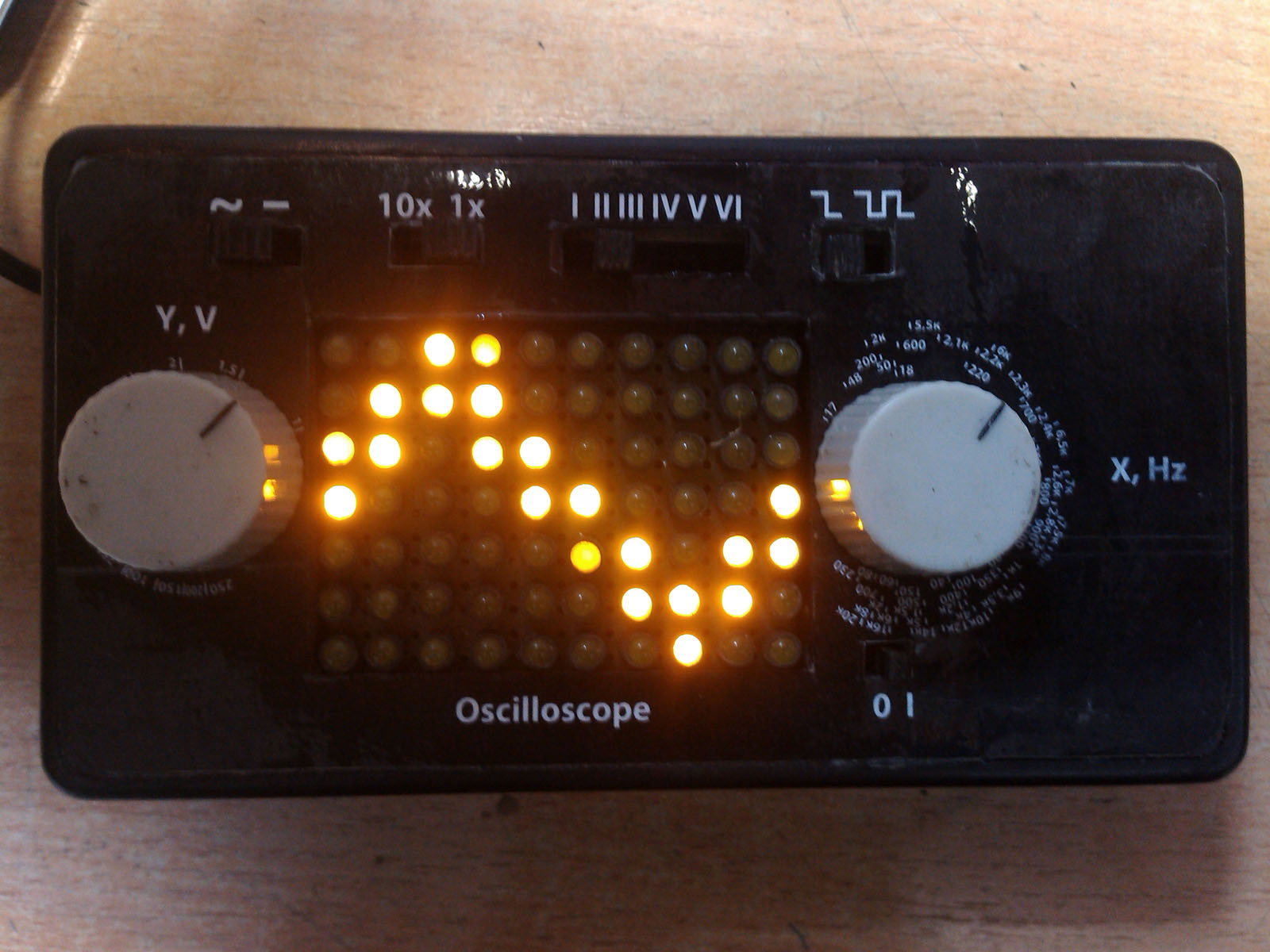

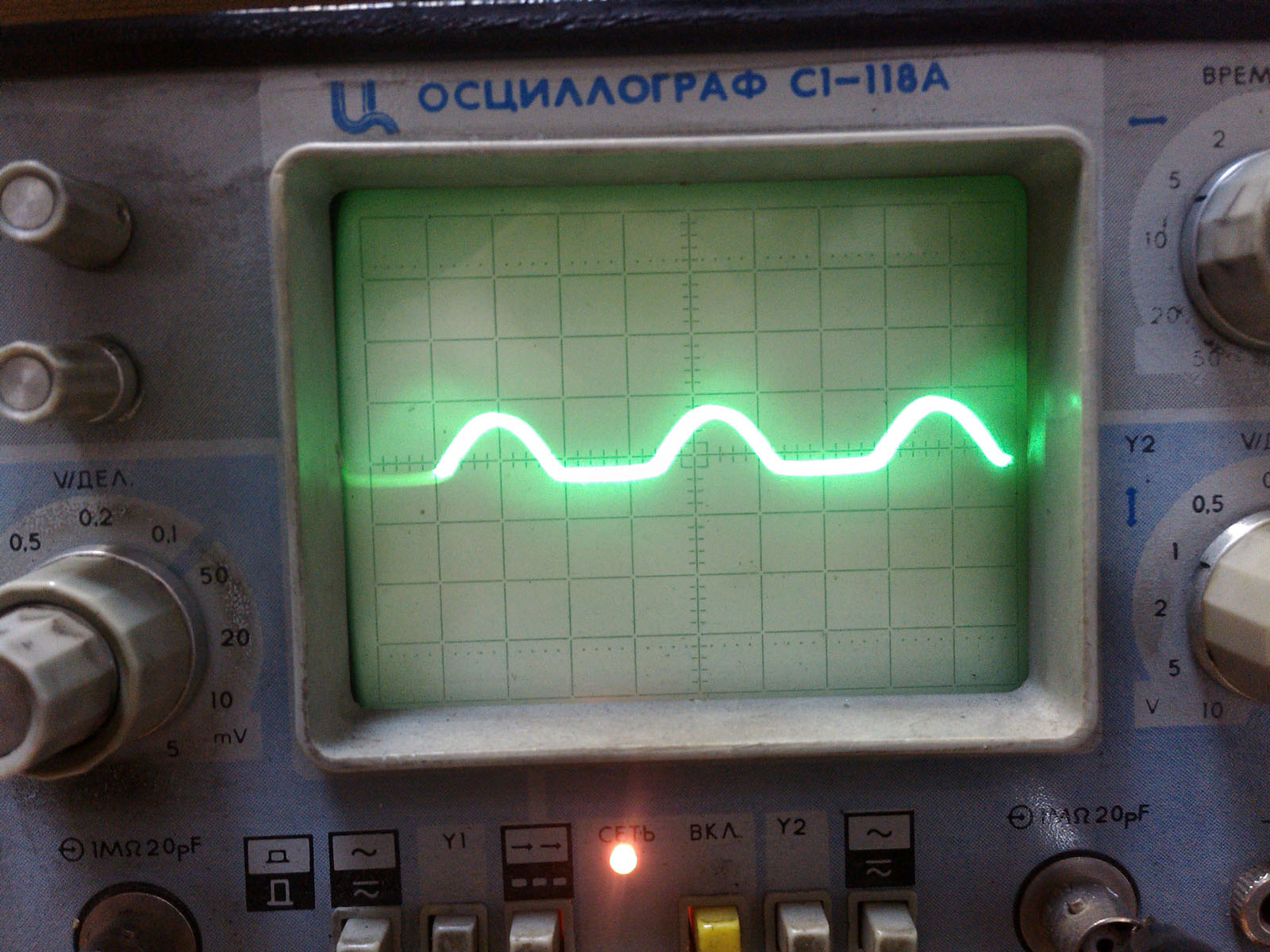

Дальше собрал доконца, уже сделал корпус, но дело закончилось на том, что в Электронике не оказалось крокодилов для щупов. Потом проградуировал шкалы уровня и развертки и напечатал переднюю панель. Недавно вспомнил о недоделке и купил крокодилы. Можно считать недоделку завершенной. Сравнение
В целом прибор полезный при отсутствии нормального осциллографа. Можно оценить период, амплитуду и примерную форму сигнала. Конечно чувствительность очень маловата, разрешение низкое и частота низковата, но было интересно собирать такой девайс.
