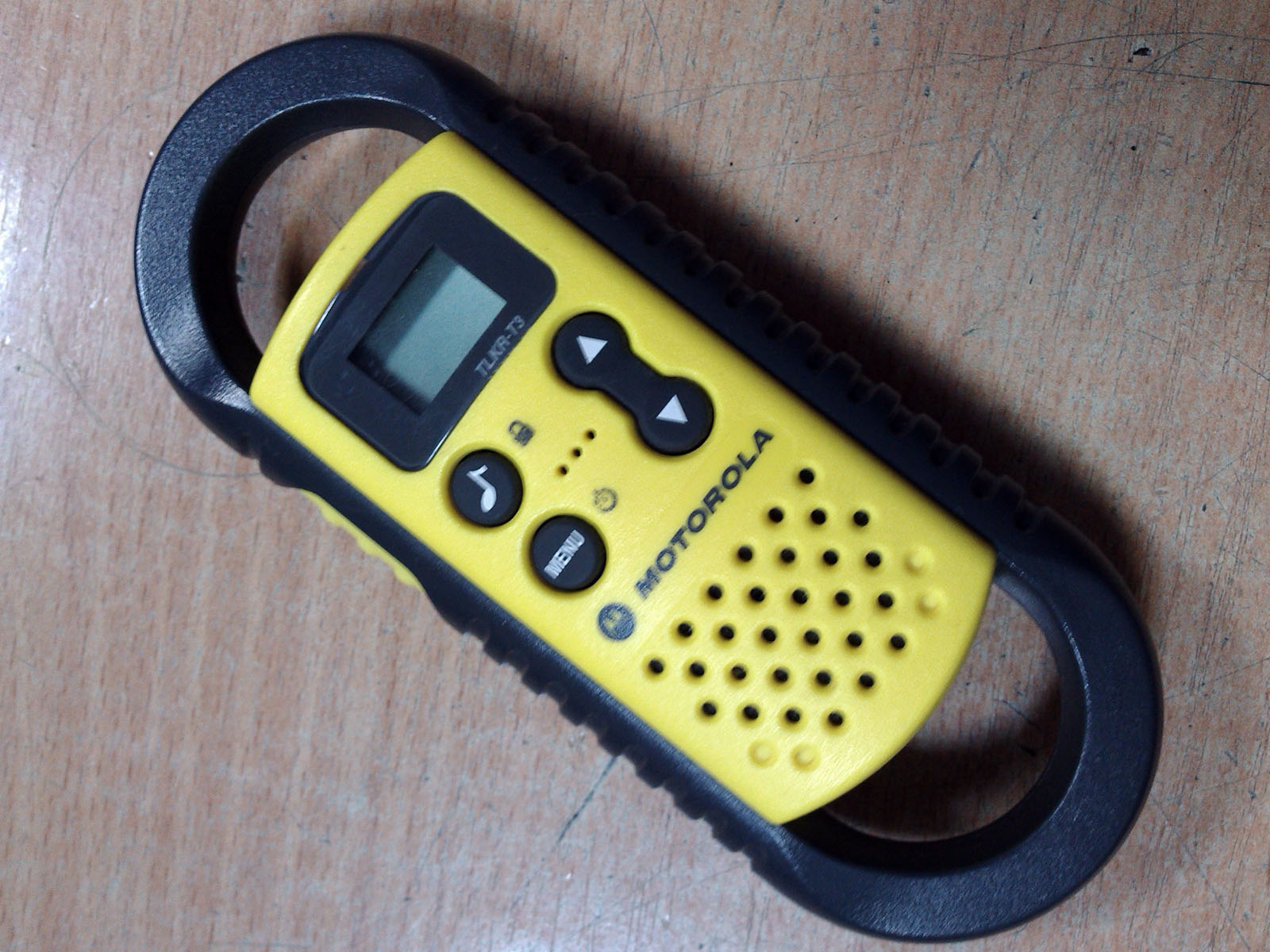

Приобрёл по случаю эту мелкую рацию в дополнение к Midland G14. Изначально продавалась за 500 р, но из-за дефекта цена была скинута до 300.

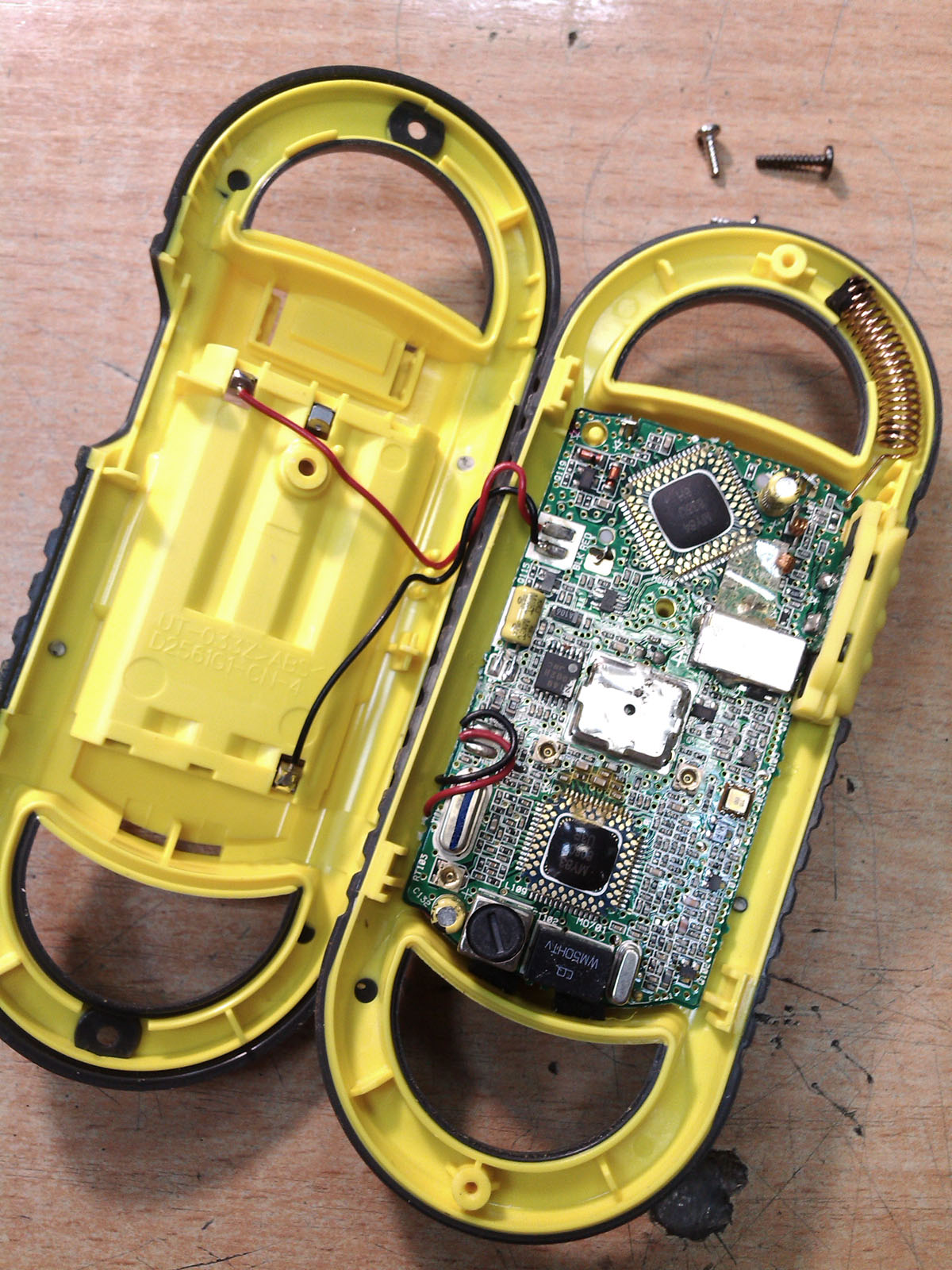

Проблема заключалась в том, что приём не работал и рация просто молчала. Что-либо можно было услышать лишь отключив шумодав, но это не годится, да и чувствительность неважнецкая. К такому я был готов, т.к. накануне читал в инете про это. Дело было в отказавшем фильтре ПЧ на 450 кГц, и проблема эта очень массовая и затрагивает еще и другие модели моторол. Разбирается она очень просто - 3 самореза сзади и несколько защёлок по кругу.

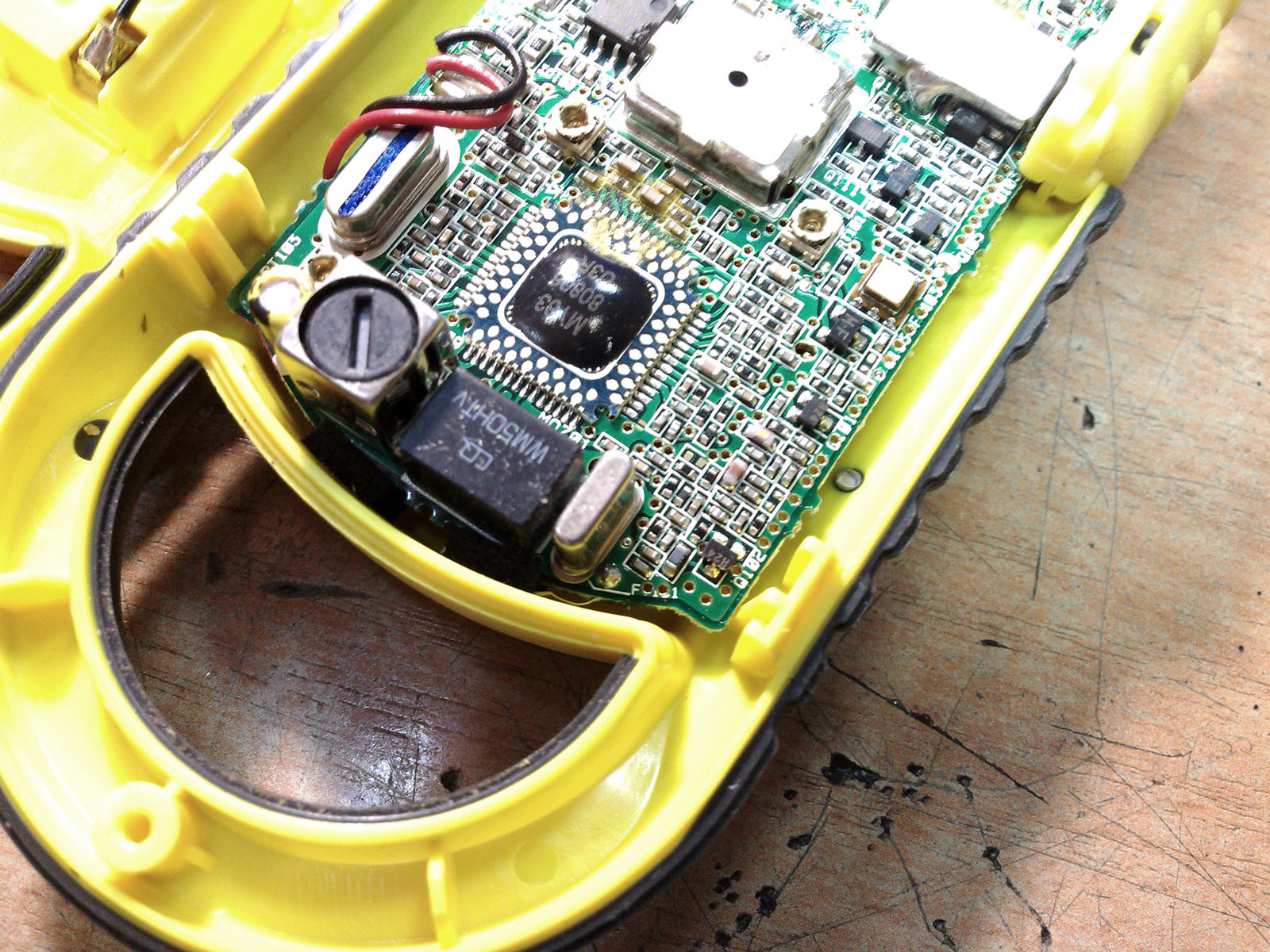

Внизу платы и сам виновник - пьезофильтр WM50HTv на 450 кГц.

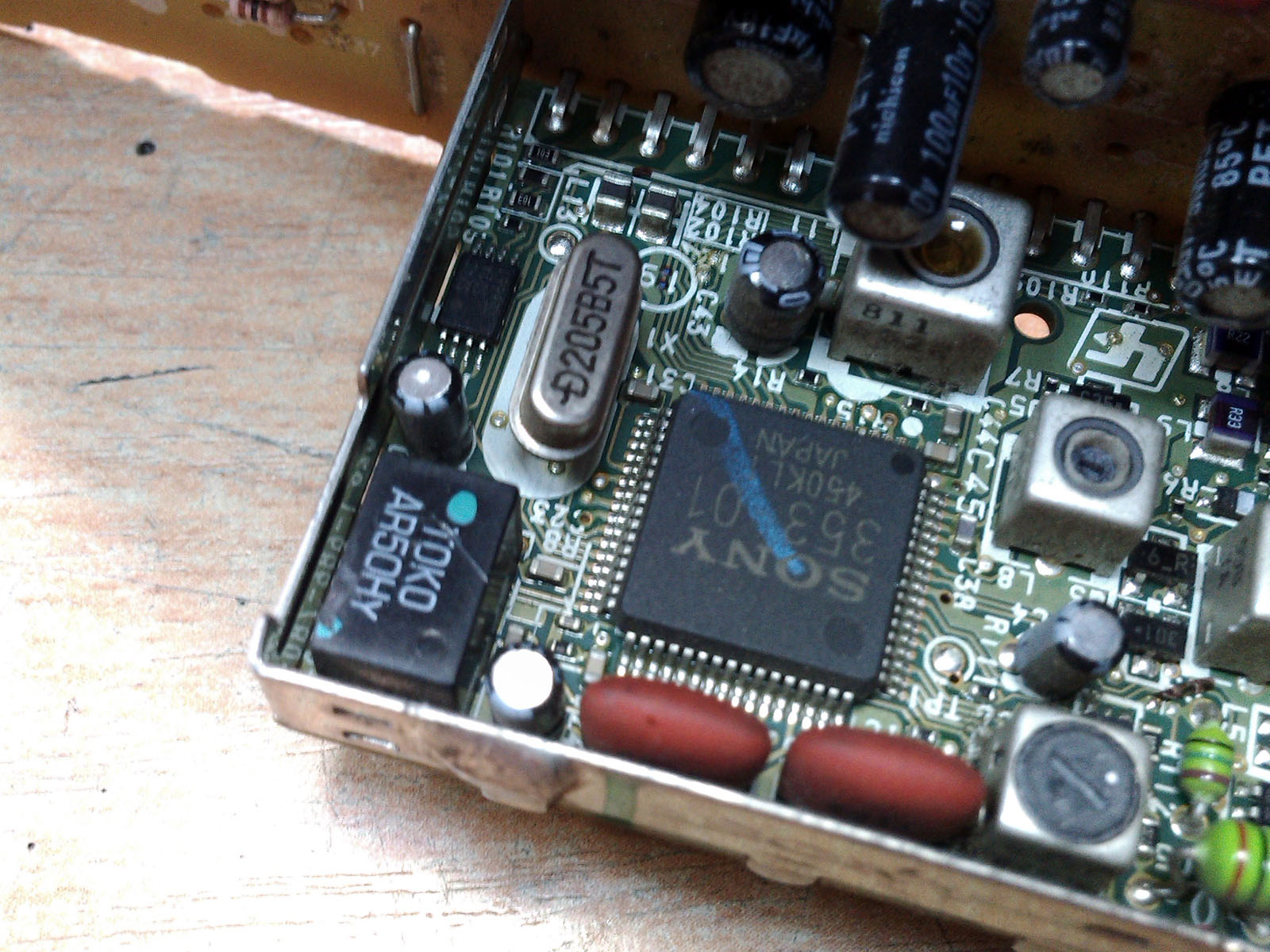

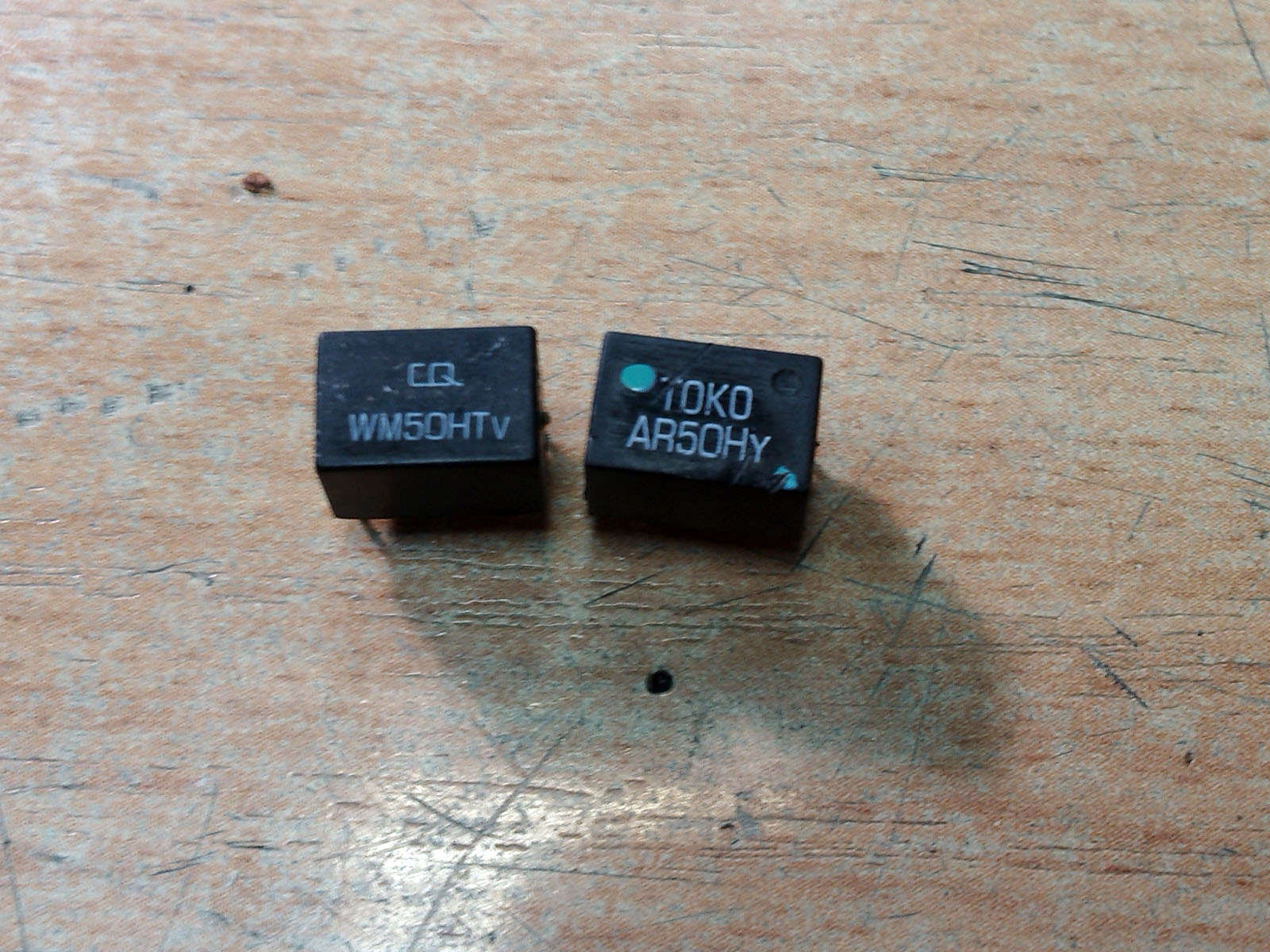

Кандидат на замену нашёлся в сломанной автомагнитоле с маркировкой AR50Hy, который габаритами совпадает с оригиналом и тоже имеет 5 выводов.
В других магнитолах тоже были фильтры, но в другом исполнении - с 2 или 3 ногами, которые тоже можно использовать. Вообще в интернете указано, что подойдёт любой фильтр на 450 или 455 кГц, которые можно найти в магнитолах или радиотелефонах, в крайних случаях люди обходились конденсатором на 1 nF, но при этом страдала чувствительность и избирательность.

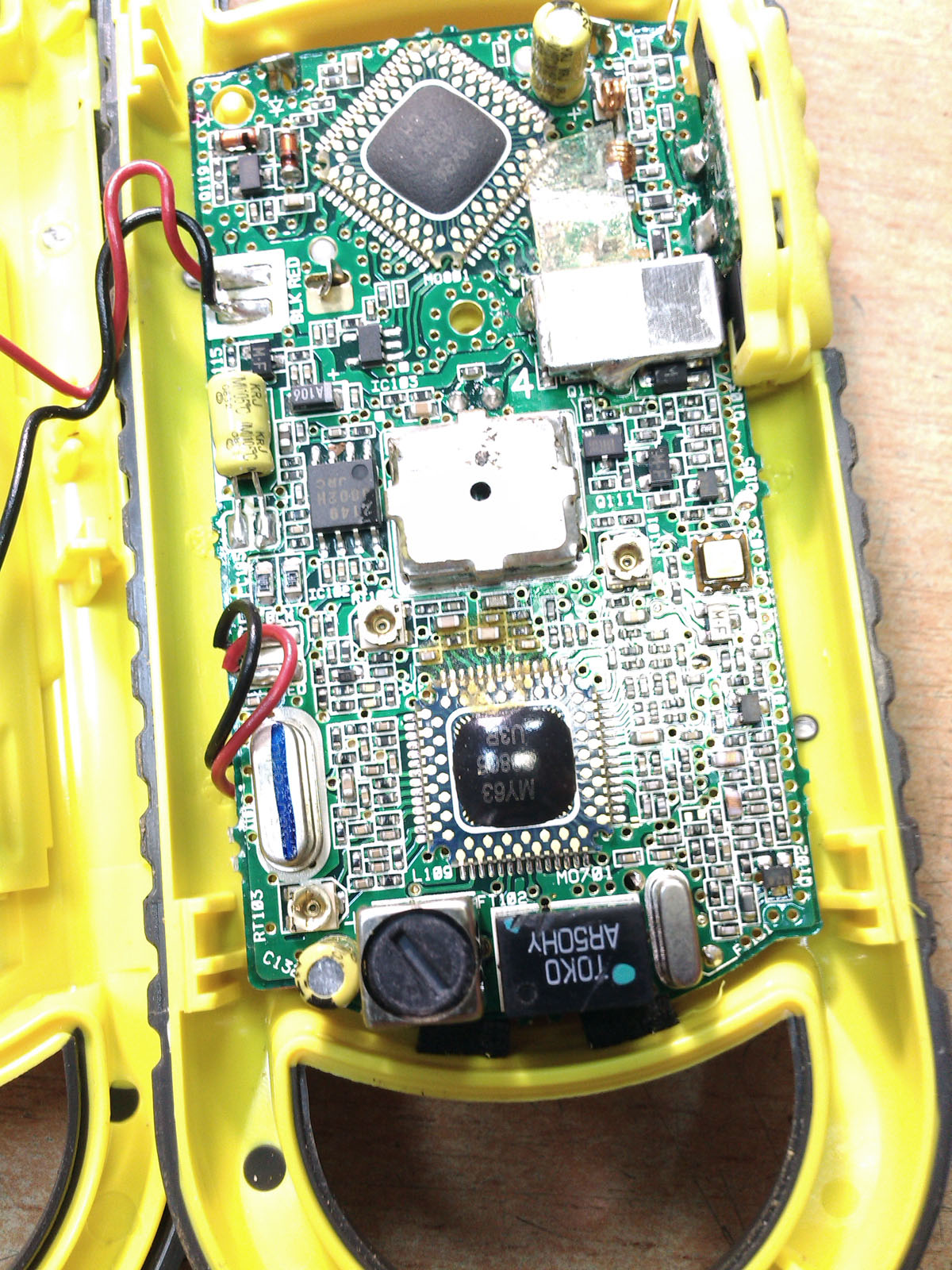

Замена подошла один в один, сразу заметна возросшая громкость помех без шумодава.
Окончательно проверил с другой рацией, а также удалось потрындеть с Михаилом из соседнего дома.

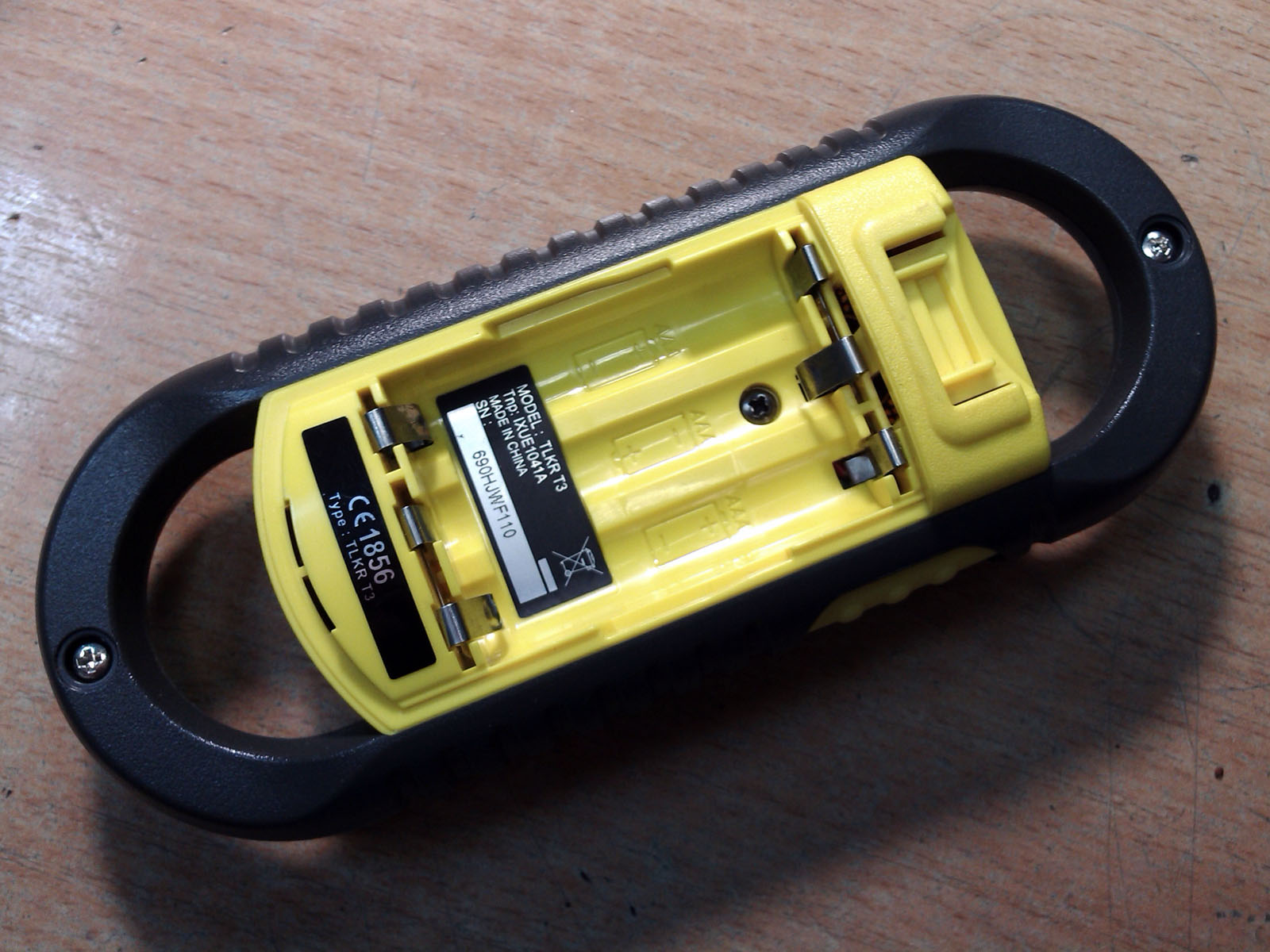

Рация в целом неплохая, правда простая совсем и без субтонов. Очень лёгкая, хоть и на батарейках (3хААА).
