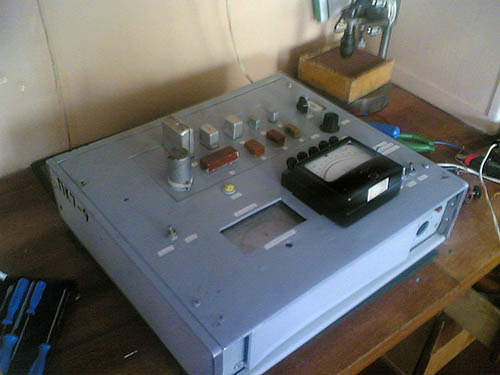

Утром хотел распечатать лабу и принтер глюканул. 2 страницы напечатал и перестал жрать бумагу. Короч психанул и распечатал потом в универе. Там меня подловил Моисеев (звонил еще в четверг ). Запряг делать стенд. Опять бешеные студенты сломали стенд с релюшками. Второй раз уже ковыряю. В первый раз сломали многооборотный переменник. Теперь окончательно спалили. Моисеев говорит спалили амперметр (еще бы с таким переключением шунтов ) и нада поставить другой. Короч поциент оказался не так прост. Помимо амперметра сожгли мост и стабилитроны в регулируемом стабилизаторе. Диоды стояли д226, поставил кд213 (10-амперные не спалят). С амперметром оказалось сложнее. На замену дан лабораторный, который не предназначен для крепления. Изнутри его закрепить не получилось, поэтому пришлось прикрутить снаружи. Заодно поставил галетник (типа апгрейд, было 2 предела - стало 3 ). Короч пашет, гудит, релюшки щелкают. Часа полтора возился. Вот тот эпический стенд после апгрейда

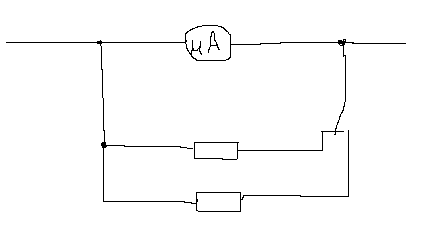

Ну и на закуску схема переключения шунтов (или как спалить прибор).

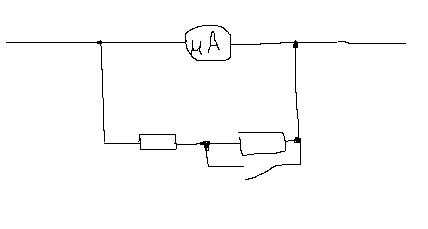

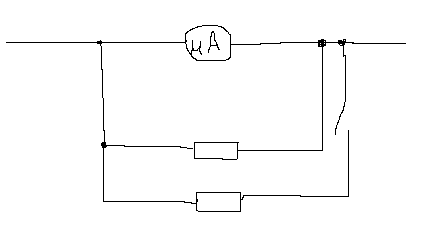

Видно, что в момент переключения микроамперметр оказывается без шунта, и если ток приличный, то прибору хана. Вот варианты правильного переключения шунтов (правда сопротивления шунтов в разных схемах будут отличатся)
