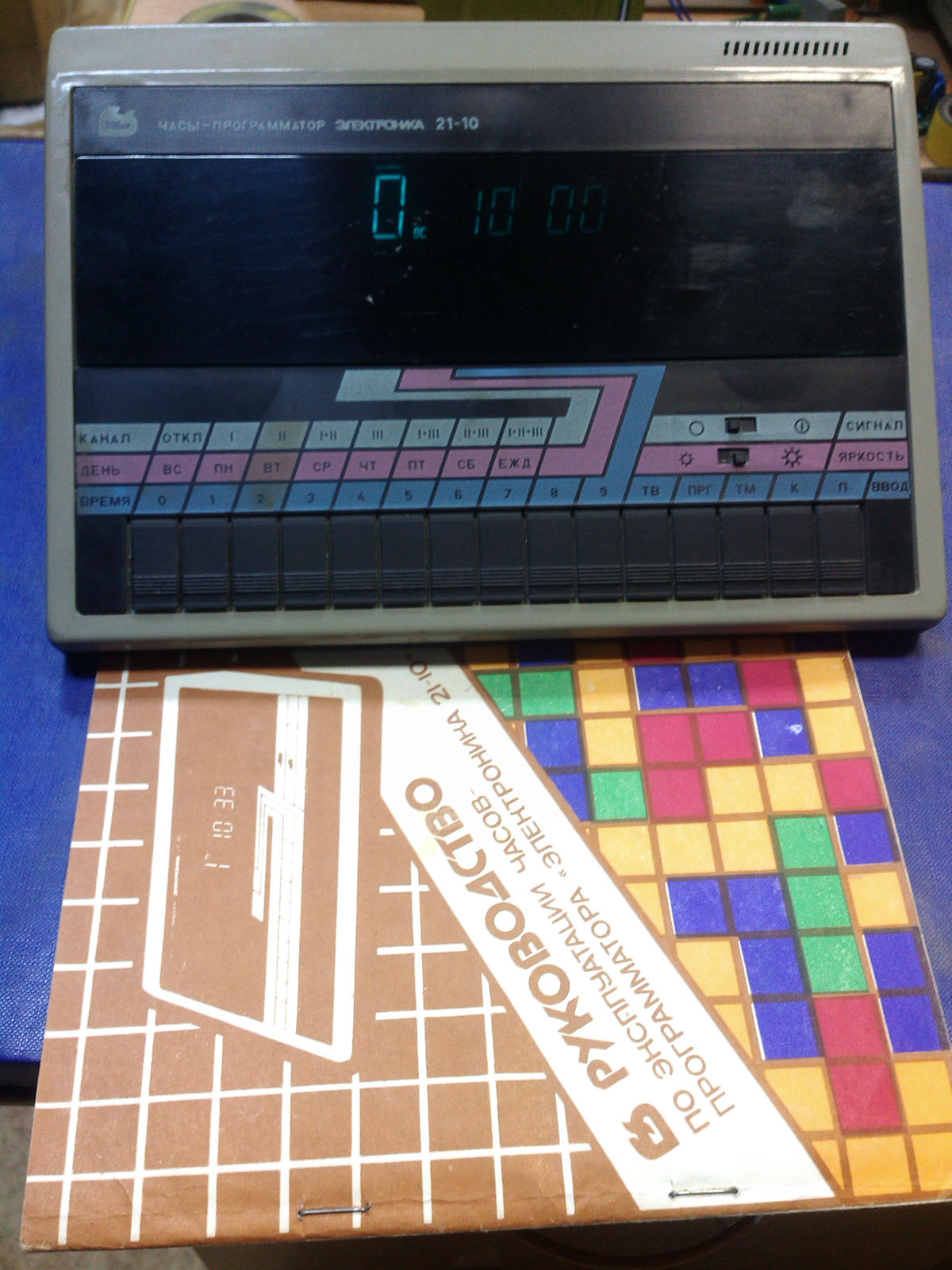

Принесли сегодня такой интересный аппарат - программируемый таймер Электроника 21-10, который может управлять 3-мя нагрузками.
Бросилось в глаза тусклое свечение одного разряда, а потом обнаружились неработающие кнопки 0, 5 и ТВ.
Однако кнопки оказались вполне рабочими. Заменил все электролиты на импортные, т.к. некоторые потеряли частично ёмкость, но эффекта этого никакого не дало.

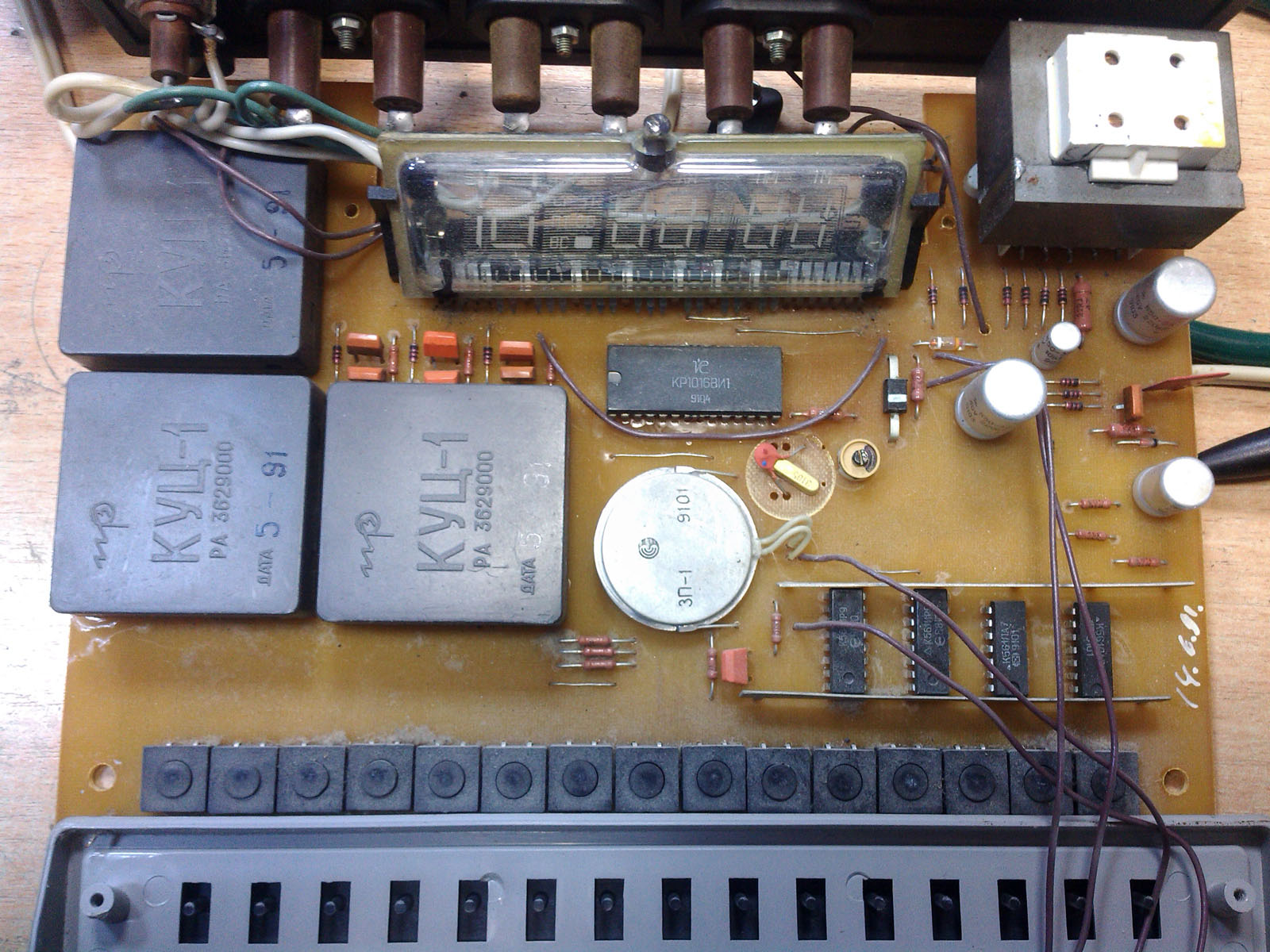

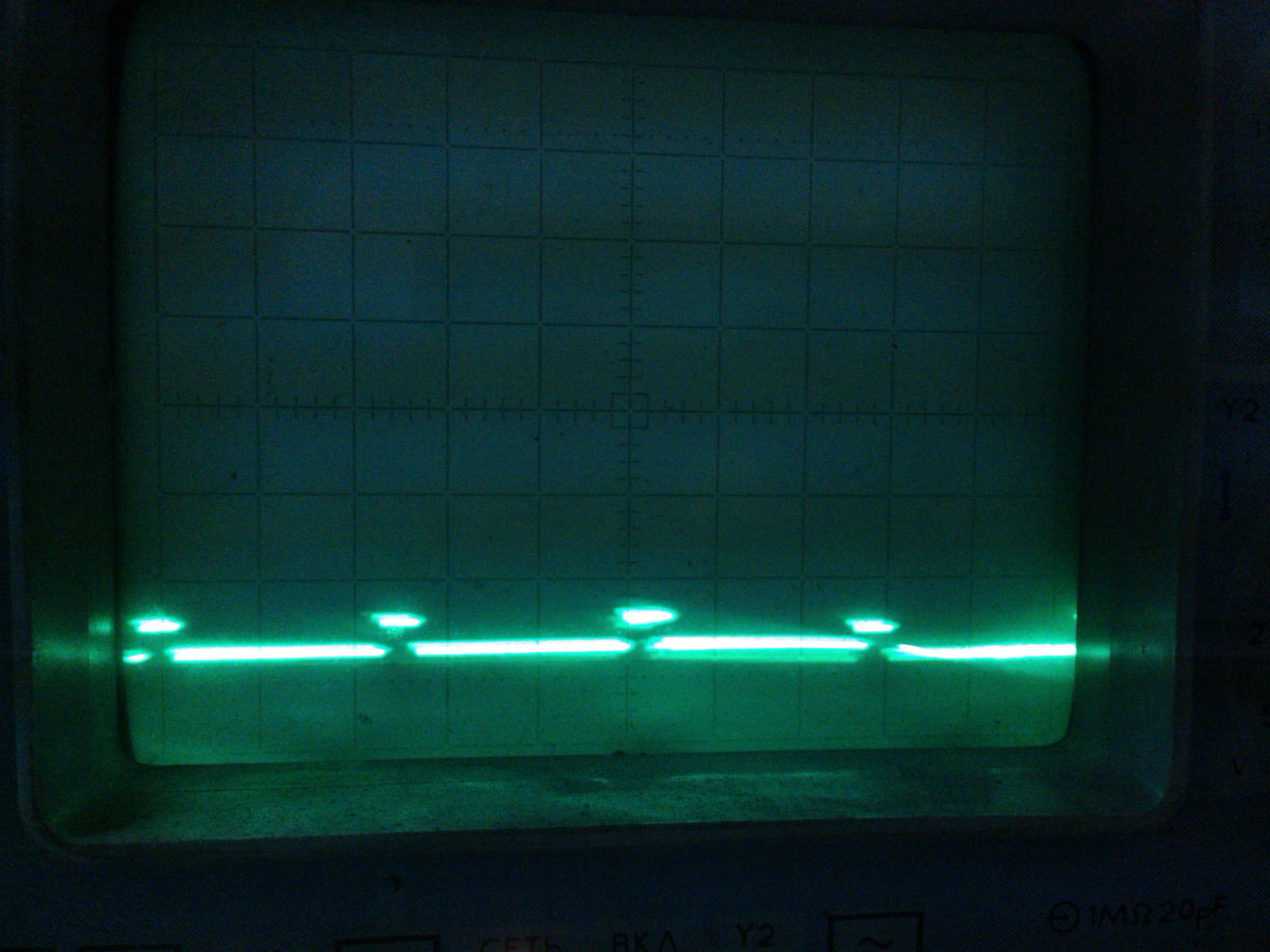

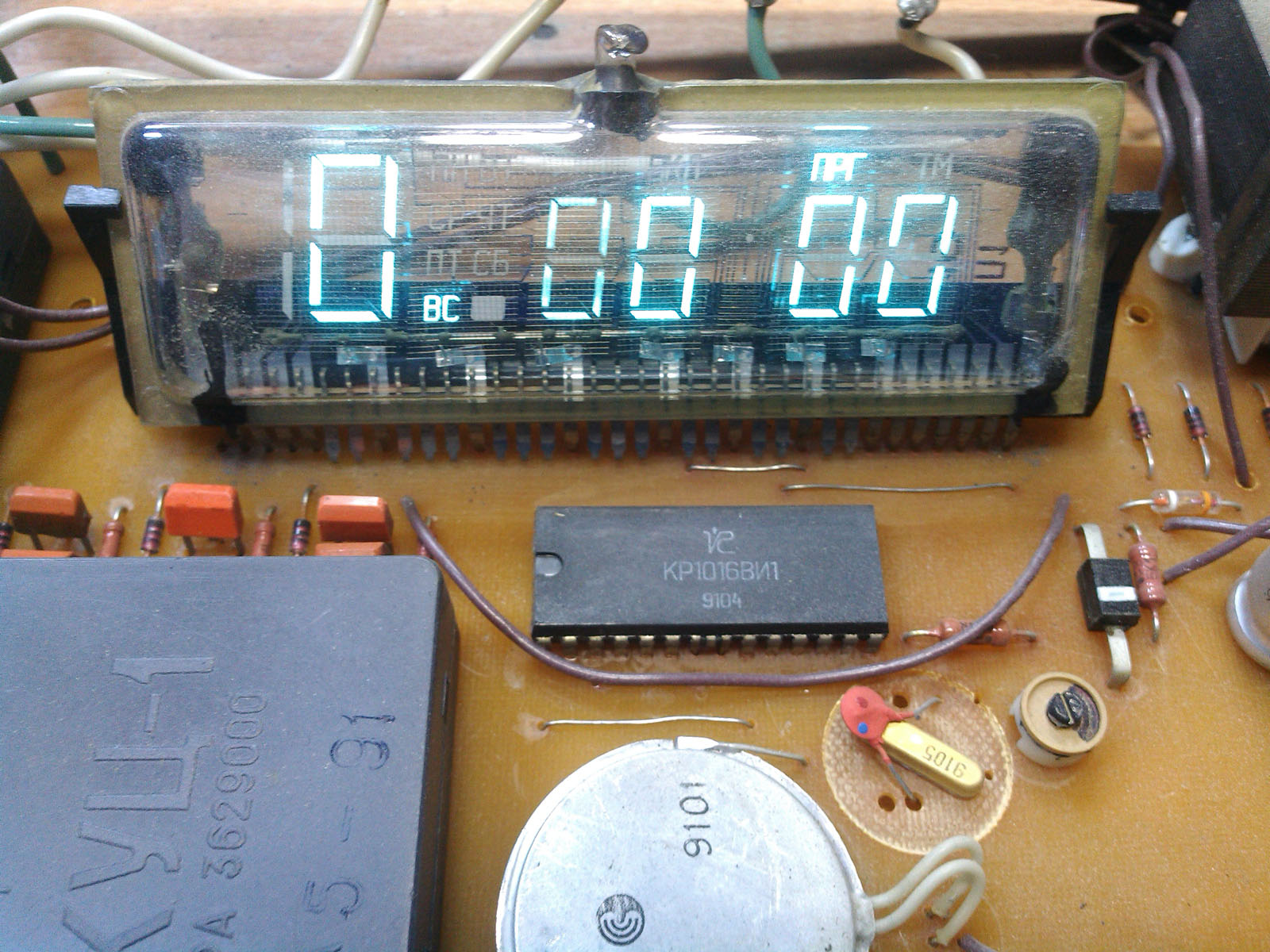

Часы построены на КР1016ВИ1, замену не найти, напряжения я проверил по схеме, но заметил некоторые несоответствия: вторичные обмотки на 13 и 16 В будто бы поменяны местами, поэтому на C8 вместо 13 Вольт целых 22, а вместо -32 Вольт на микросхему приходит всего 25, но по идее это для питания сеток индикатора. Сама микросхема питается от положенных 12 Вольт. Заметил особенность, что все эти кнопки и сетка тусклого индикатора соединены на 20 ногу (выход D3). На Радиокоте посоветовали отрезать выход от индикатора и проверить. Я глянул осциллографом и сравнил с рабочим. На нерабочем выводе напряжение относительно общего + достигает амплитуды примерно уровней -20..-25 В.

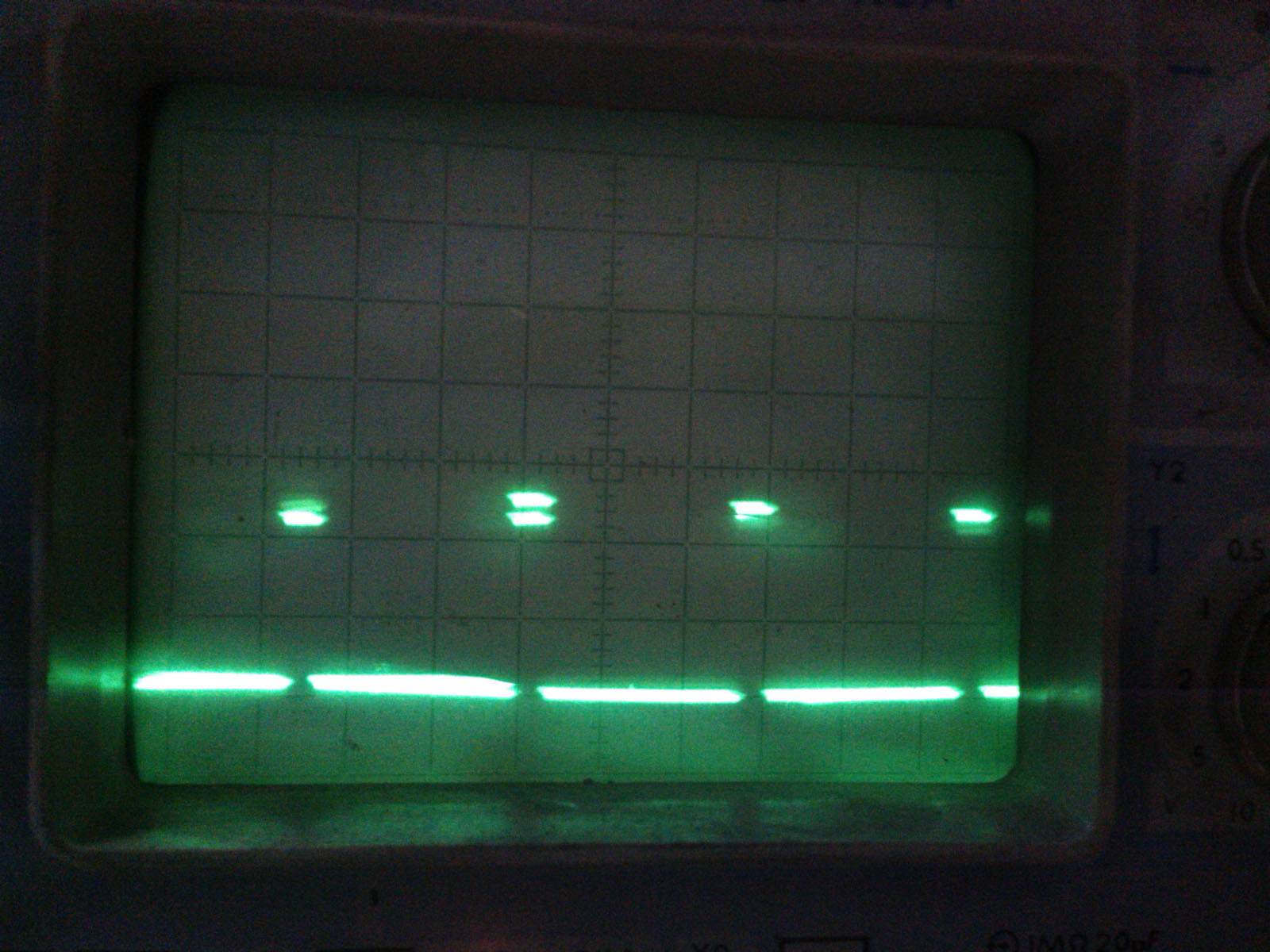

На рабочем выводе же размах 0..-25 В.

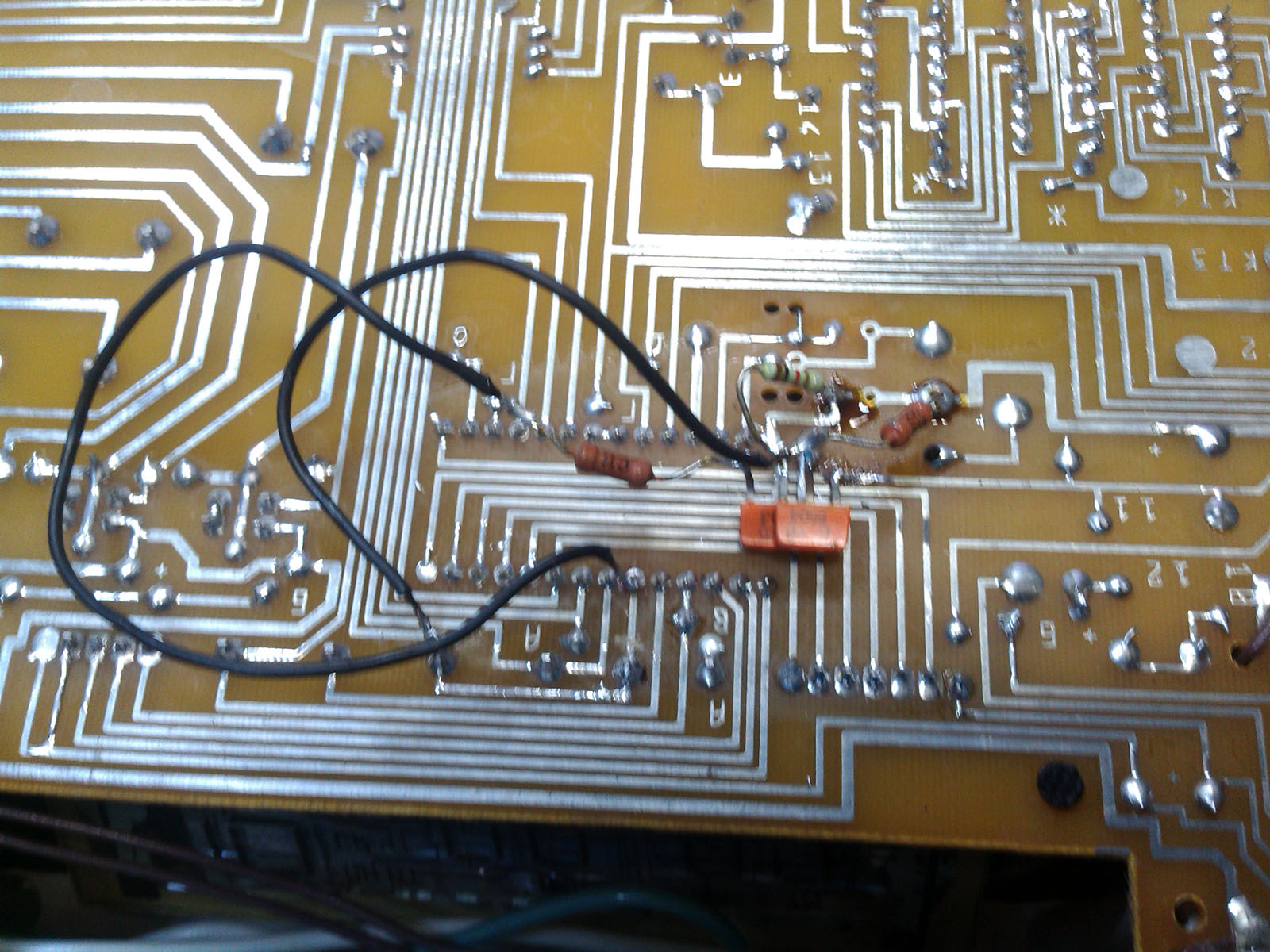

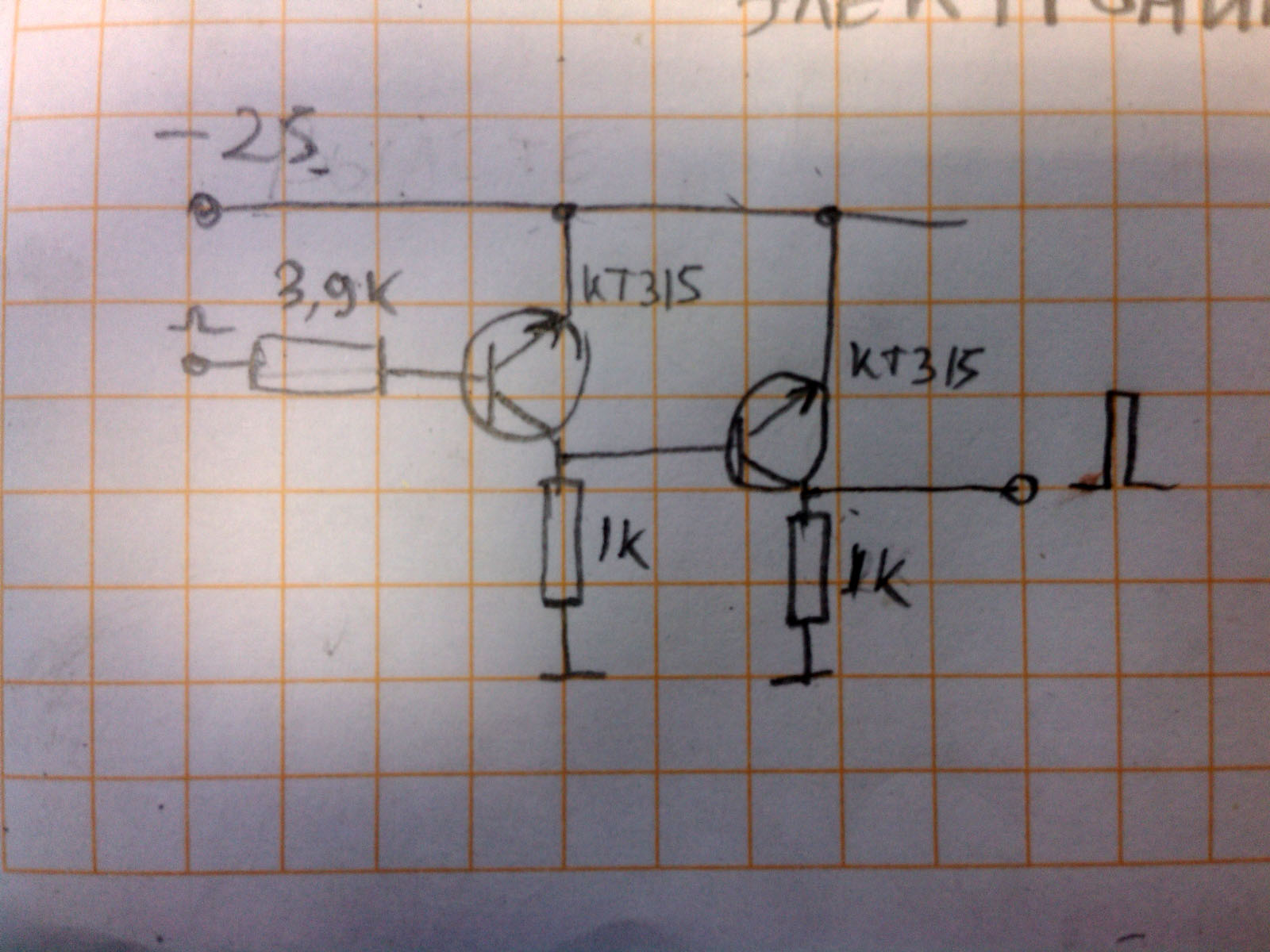

Попробовал сгородить усилитель на любимых КТ315 по схеме ОЭ с общим минусом, и после некоторых доработок заработало!
Амплитуда достаточна, но появились некоторые пульсации, хотя на работе не отразилось.

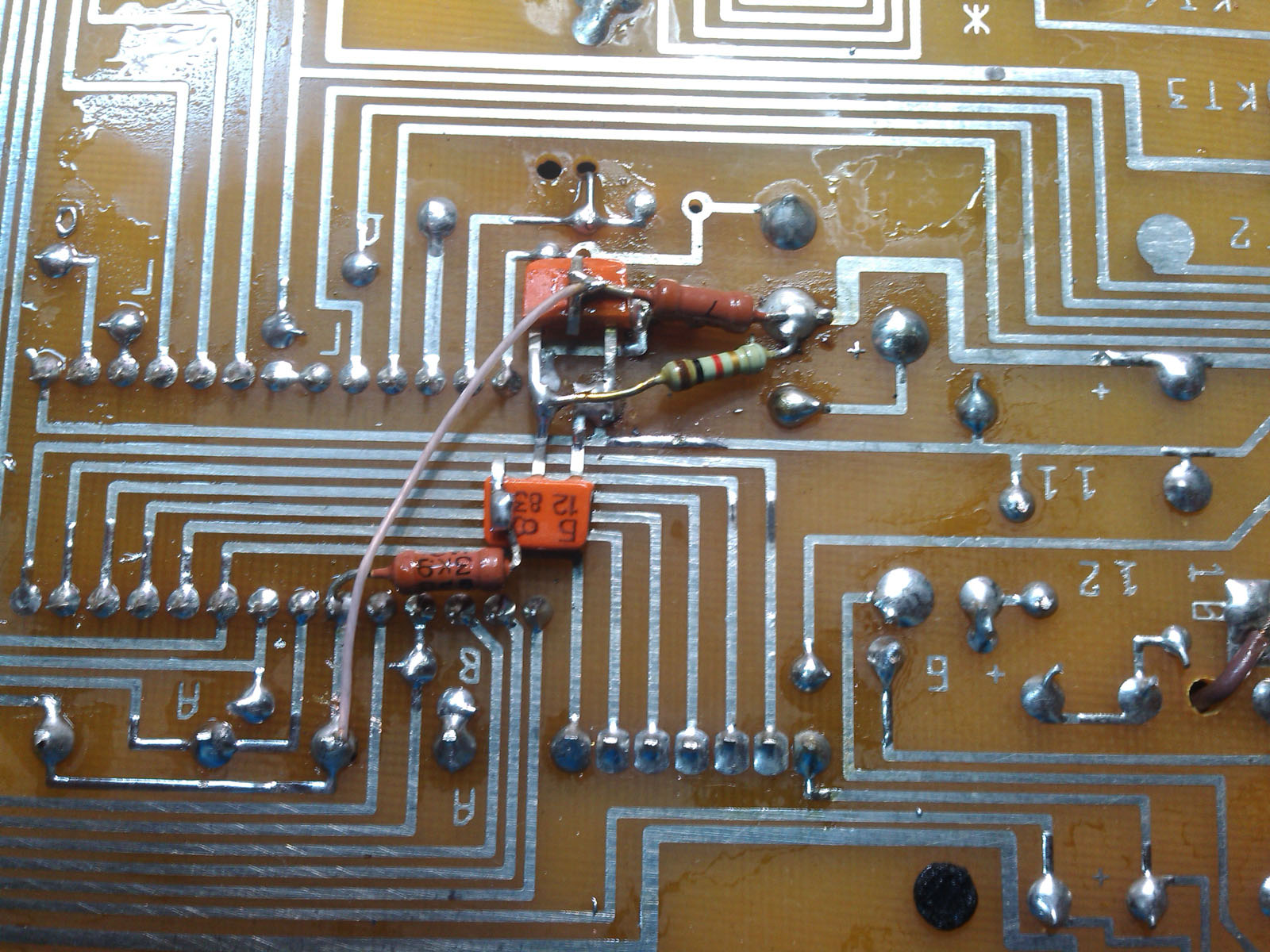

Осталось только спаять аккуратнее и собрать.

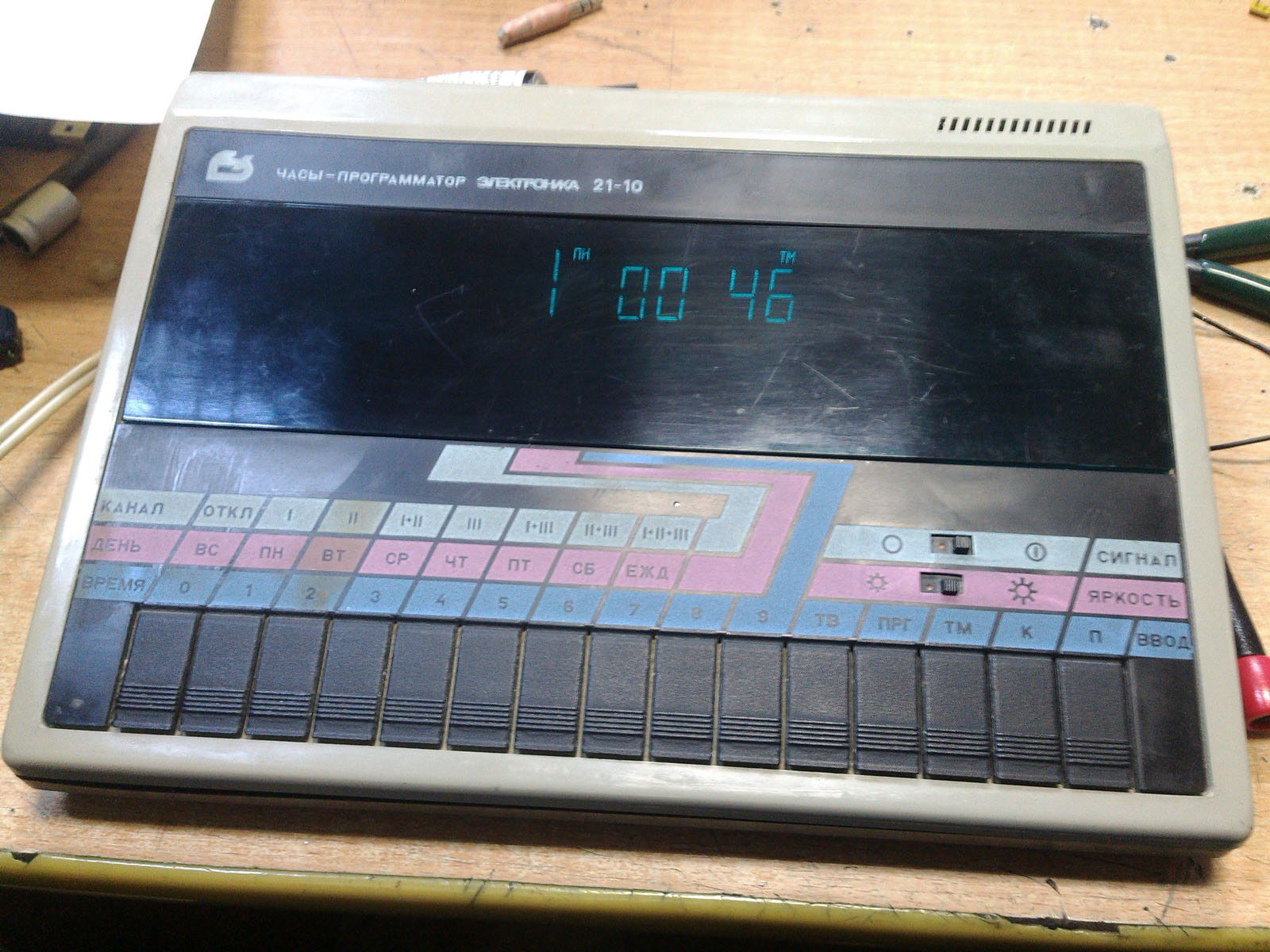

Как настраивать таймеры, я толком не разобрался даже с инструкцией, но кнопки заработали.
