По горячим следам пишу ремонтные заметки про лазерный принтер Samsung ML-2015. Купил я его лет 10 назад вроде на втором курсе для печати всяких курсачей. Принтер в целом неплох, и даже картридж выдерживал несколько заправок без всяких обнулений и прошивок. Тупо засыпал тонер, снял бункер и вытряхнул отработку. Со временем правда картридж стал печатать всё бледнее, и уже для дипломной работы пришлось купить новый неоригинальный Cactus. Однако постепенно принтер всё чаще отказывался забирать бумагу с лотка. Дело было в резиновом колесике, которое я никак не мог заменить. Помогало лишь принудительное пихание по одному листку. После универа принтером пользовался относительно редко, но вот в начале этого года потребовалось что-то напечатать срочное, и принтер ни в какую не принимал бумагу. Это меня выбесило, и я грохнул его об пол, сломав тем самым переднюю крышку. С тех пор принтер не переходил в готовность, и горел красный индикатор, будто не закрыта какая-то крышка или нет бумаги. Разбираться мне и склеивать разбитое не хотелось, потому что надеялся отхватить на авито такой же принтер б/у и возможно даже в рабочем состоянии, чтобы малоиспользованный мой картридж не пропал зря. Но в то время было лишь объявление о принтере в хорошем состоянии за 3,5 к!! Слишком дороговато, я посчитал, для такого старого принтера, ведь за столько я и покупал этот принтер тогда давно, хотя сейчас надо отвалить в магазине около 5-6 к за подобный. Я ждал снижения цены и благополучно забыл. И вот случайно зашёл на авито и решил проверить. Тут удачно обнаружил неисправный принтер всего за 500 р. с хорошим внешним видом Было написано что он греется и захватывает несколько листов, что вселяло надежду восстановить его, а не свой побитый. И вот, съездив после работы на светотехстрой, я притаранил его домой.
Взялся разбирать их одновременно, оценивая попутно повреждения своего.

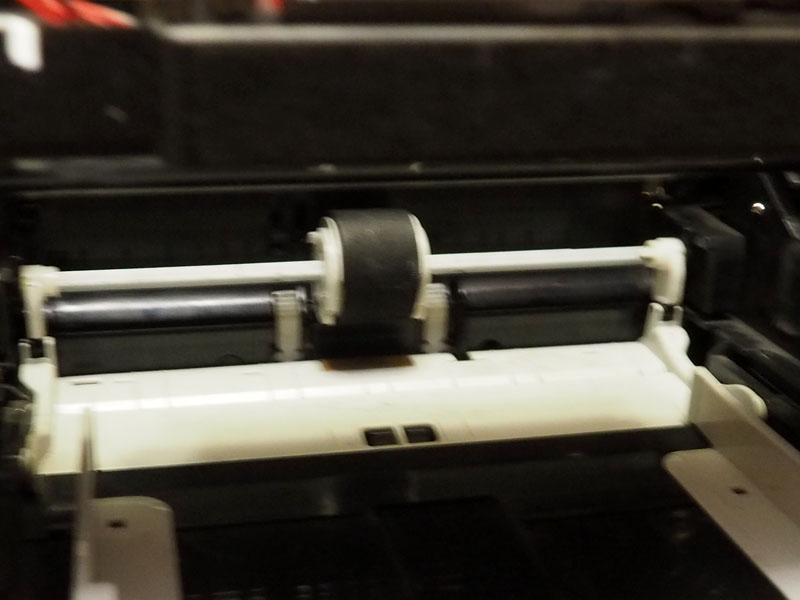

Разбиты нижние углы у чёрного пластикового шасси, поэтому разумнее было восстановить купленный принтер, к тому же там резиновый ролик в лучшем состоянии. Вот он виновник всех проблем.
При внимательном осмотре купленного принтера обнаружил следы грубого вскрытия верхней крышки. Однако в попытках разобрать я выяснил, что нужно снимать верхнюю крышку вместе с серыми боковинками, т.к. соединяются они внутри. Для этого нужно вывернуть по два шурупу спереди и сзади. Я еще предварительно снял задний колпак, закрывавший блок питания.

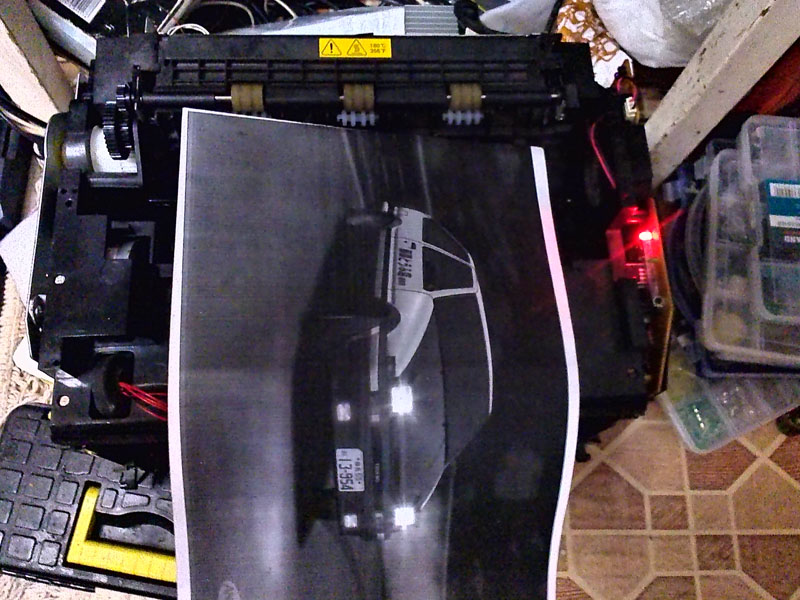

Уже сняв всю облицовку, я решил попробовать включить "новый" принтер. Для этого пришлось нажать 2 концевика наличия верхней и передней крышек. Однако при отправке файла на печать начинают моргать одновременно красный и зеленый индикаторы. Установил стандартный драйвер с оболочкой, однако там ошибок не показывает, да и принтер там обозначается как ML-2010, в принципе они полностью идентичны. В интернете нашёл описание неисправностей, это обозначало обрыв цепи фьюзера. Как я понял это модуль прогрева бумаги на выходе, там внутри стоит мощная лампа. Так вот она и не прозванивается совсем. Перекинул модуль целиком со своего. Лампа там начала включаться, однако при попытке прокрутиться принтер выпадал в ошибку. Не зная что делать, заменил еще лазерный модуль, что не помогло никак. Менял картриджи местами - бесполезно. Потом немного провернул вручную вал шагового двигателя, и после этого принтер заработал!!!
Я уже на радостях собрал всё и начал повторно тестировать, как обнаружилась одна досадная неприятность - принтер непрерывно забирает бумагу даже когда задана печать 1 листа и тот лист еще не пропечатался. И вновь гугление вывело меня на решение проблемы. Оказывается там стоит соленоид, приподнимающий лоток, и он начинает со временем залипать из-за липкого демпфера. Вновь пришлось разбирать, благо принтер весь на одинаковых шурупах и разбирается относительно несложно. Для доступа к соленоиду нужно снять весь задний блок с платами. Потом также сзади надо снять узел протяжки бумаги. И вот тут сбоку около зубчатых колёс находится электромагнит.

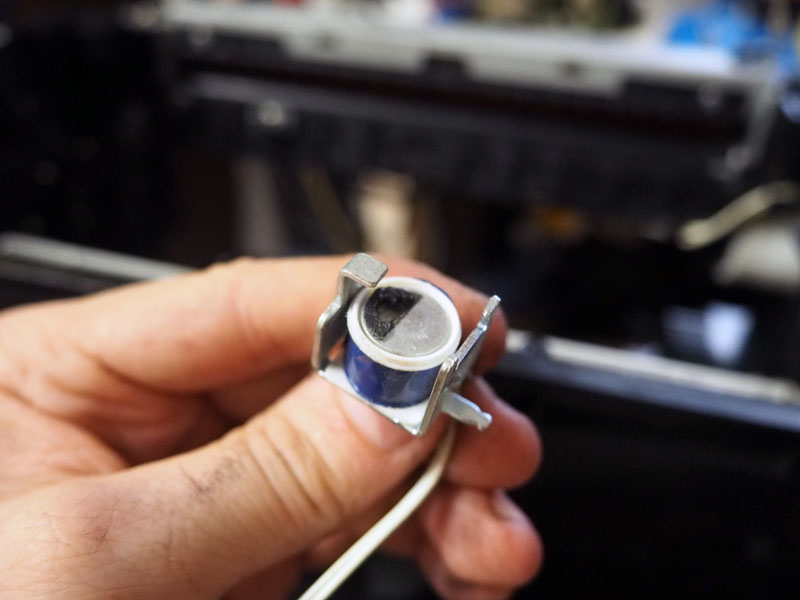

Сняв его, я увидел эту липкую субстанцию которую счистил лезвием.

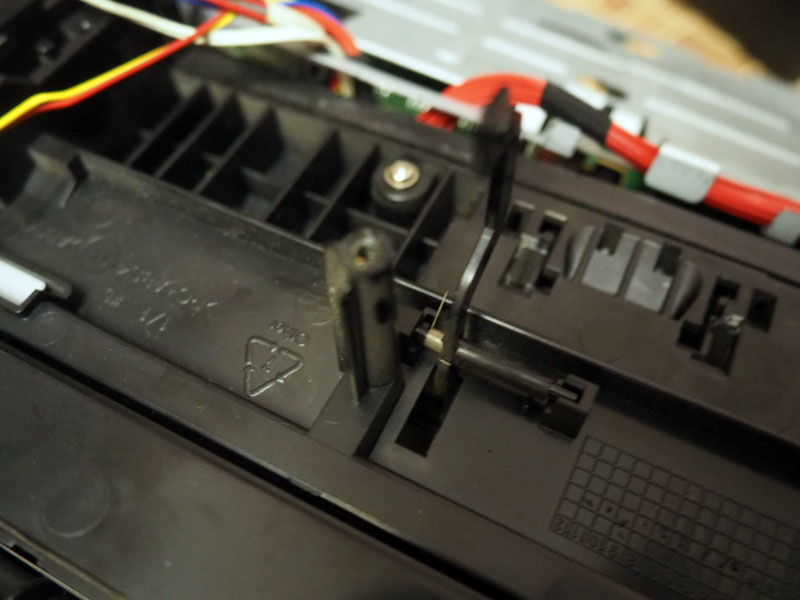

Опять собрал, запустил.... Всё вроде хорошо, но лист застревает на выходе. Это указывает на заедающий рычажок прохождения бумаги. Так и есть, он не возвращался обратно из-за слетевшей пружинки.
На этом надеюсь эпопея завершена, т.к. контрольную печать не проводил, дождался лишь зеленого индикатора готовности и лёг спать. К слову комплектный картридж, хоть и оригинальный и имеет наклейки с информацией о заправке в 2009 году, но всё еще печатает сносно.
